自動轉換開關電器ATSE的設計應用導則
1、ATSE選擇的一般原則
1.1 ATSE技術參數的選用應根據具體使用環境(海拔高度、溫度、濕度、污染程度等)，依據國家現行標準、規范選用安全可靠的產品。
1.2 建議ATSE的開關主體滿足污染等級Ⅲ級（工業級）的要求。
1.3 ATSE的額定電壓應與所在回路額定電壓(交流為均方根值)相適應，應考慮正常工作時可能出現的最高或最低電壓。
1.4 ATSE的額定電流應大于所在回路的預期工作電流，還應承載異常情況下可能的過電流。
1.5 ATSE的額定頻率必須與所在電源回路的頻率相適應。
1.6 ATSE應滿足短路條件下的動穩定與熱穩定要求。CB級的ATSE應滿足短路條件下的分斷能力，PC級的ATSE應承載短路耐受電流的要求。
1.7 當日常維護及損壞維修仍要確保連續供電時，建議選用旁路隔離型、旁路抽出型ATSE或采取其它相應措施。
1.8 一級負荷中的特別重要負荷宜采用一體化結構的PC級ATSE。
1.9 一級負荷建議采用PC級ATSE。
1.10 若干個ATSE鏈接時，應符合《低壓配電設計規范》規定的線路保護要求。
1.11 當采用CB級ATSE向電動機供電時，應滿足電動機的保護要求。
1.12 電與發電機轉換用的ATSE宜采用PC級、一體化結構、三位式的ATSE。當采用自投自復的ATSE時，自動復歸應有適當的延時，延時時間可調，并與發電機停機時間相匹配。
1.13 當需要自動切斷電源、或帶高感抗、或大電動機負載轉換時，ATSE應采用三位式；其它場所可根據需要選擇二位式或三位式ATSE。
1.14 根據實際工程需要選擇合理的ATSE動作時間，且ATSE應能躲過電源電壓閃變、瞬變等干擾。ATSE總的動作時間宜參考表1.14。
表1.14 負荷允許最大中斷供電時間（s）
|
負荷情況 |
負荷允許中斷的動作時間（s） |
|
計算機系統、通信系統等 |
A級 |
≤0.004 |
|
B級 |
≤0.2 |
|
C級 |
≤1.5 |
|
應急照明 |
一般場所 |
≤5 |
|
高危險區 |
≤0.25 |
|
醫療設備 |
0級（不間斷） |
0（不間斷自動供電） |
|
0.15級（極短時間隔） |
≤0.15 |
|
0.5級（短時間隔） |
≤0.5 |
|
15級（中等間隔） |
≤15 |
|
大于15級（長時間隔） |
≥15 |
1.15 ATSE上下級動作時間應根據系統要求進行配合。
1.16 三相四線制（0.4/0.23kV）電力系統中ATSE極數的選用原則：
1.16.1 同一接地系統中，帶漏電保護的兩個電源回路下級的ATSE，三相四線供電應采用四極ATSE，單相供電應采用兩極ATSE。
1.16.2 兩種不同接地系統（包括兩個不同中性線接地點的TN-S系統）間電源轉換的ATSE，三相四線供電應采用四極ATSE，單相供電應采用兩極ATSE。
1.16.3 正常供電電源與備用發電機之間，當采用不同的接地方式時其轉換開關應采用四極ATSE。
1.16.4 IT系統中當引出中性線時，三相四線供電應采用四極ATSE，單相供電應采用兩極ATSE。
1.16.5 在有總等電位聯結的情況下，TN-S、TN-C-S系統除原則1.16.1、1.16.2、1.16.3的情況外一般不需要設四極ATSE。
1.16.6 TN-C系統嚴禁采用四極ATSE。
2 ATSE的使用要求
2.1 ATSE的使用類別應與負載特性相一致，滿足表2.1的要求。
表2.1 使用類別
|
電流性質 |
使用類別 |
典 型 用 途 |
|
頻繁操作 |
不頻繁操作 |
|
交流 |
AC-31A |
AC-31 B |
無感或微感負載 |
|
AC-33A |
AC-33 B |
電動機負載或包含電動機、電阻負載和30%以下白熾燈負載的混合負載 |
|
AC-35 A |
AC-35 B |
放電燈負載 |
|
AC-36 A |
AC-36 B |
白熾燈負載 |
|
直流 |
DC-31 A |
DC-31 B |
電阻負載 |
|
DC-33 A |
DC-33 B |
電動機負載或包含電動機的混合負載 |
|
DC-36 A |
DC-36 B |
白熾燈負載 |
2.2 當用電設備需要斷電維護、測試、檢修時，配電回路應設置隔離電器。如果ATSE滿足隔離電器的要求，ATSE可兼作隔離電器，否則應加裝隔離電器。
2.3 在同一級配電保護中，CB級ATSE之前不應設置短路保護電器。

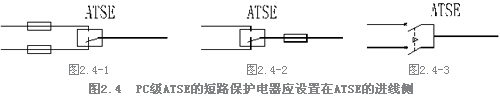

2.4 當PC級ATSE供電回路需裝設保護電器時，保護電器宜設在ATSE的進線側(如圖2.4－1所示)，當用于負載側保護時，可裝在ATSE的出線側（如圖2.4-2所示）。
2.5 ATSE控制器電源應取自ATSE進線側。
3、其它
3.1 圖紙中，ATSE應至少標注以下內容：
1 額定電流
2 類型，PC級或CB級
3 極數
4 總動作時間
5 位數
6 使用類別
7 當為CB級ATSE時，尚應標注脫扣器或熔體整定電流
3.2 PC級ATSE應注意額定限制短路電流或額定短時耐受電流Icw。
|
