深圳市強電通科技有限公司技術部

     在深圳市強電通科技有限公司研發人員中，具有多名國家注冊電氣工程師，具有豐富的建筑電氣設計經驗，經過我們技術人員對建筑中雙電源切換產品使用情況的分析和研究，認為采用接觸器做為建筑中應急照明箱中雙電源切換元件，是一種非常理想的選擇。在建筑中使用雙電源切換的場合中，雙電源切換產品在應急照明配電箱的應用占到60%以上，由于這種采用接觸器做雙電源切換的方案的整體造價低，所以采用這種雙電源方案可以減少房地產開發企業在建設項目中配電箱上的投資，降低企業的成本支出，增強企業市場競爭力。

     在建筑中的應急照明配電箱中都要由雙電源供電，并在配電箱內實現自動切換，在此處的雙電源切換裝置有一些特點：

1．此處的切換電流安數不大，一般不超過100A。

2．因為應急照明配電箱的體積限制，要求雙電源切換裝置的體積要小，否則會造成應急照明配電箱的體積過大，造成應急照明配電箱安裝上的困難。比如說應急照明配電箱安裝在強電豎井內，如果應急照明配電箱體積過大，就會造成豎井內設備的安裝困難。

     用接觸器做應急照明配電箱中的雙電源切換裝置是一種非常理想的選擇，接觸器是一種使用歷史很長、非常可靠的控制電器，接觸器主要應用在電動機的頻繁啟、停控制，當然也可以應用在照明負荷的控制上，接觸器的機械結構簡單而且具有很長的電氣壽命，接觸器普遍具有50萬～100萬次的電氣壽命，最主要的一個特點是：100A以下的接觸器的體積較小，多數具有導軌安裝的方式，可以很方便的和應急照明配電箱中的微斷共同采用導軌安裝的方式安裝，所以采用接觸器作為應急照明配電箱中的雙電源切換裝置，是一種非常理想的選擇。

     采用接觸器作為應急照明配電箱中的雙電源切換裝置，并非是讓大家采用早期的那種用中間繼電器和接觸器搭接一個線路來實現雙電源切換的方案，這種雙電源切換方式，只能稱的上是一種簡易的雙電源切換方案，使用中表現出來有很多的問題，最大的一個缺點是電源檢測不全面，因為中間繼電器線圈只有兩個接線端，不管如何接線，只能檢測一或兩相上是否失電，第三根相線上的電壓無論如何都是檢測不到的，如果常用電源的這個沒接中間繼電器的相線出現了斷線，三相電源里只有兩相有電，是一種嚴重的電源故障，用繼電器搭接控制線路的雙電源切換方案不能在常用電源出現這種故障的時候切換到備用電源上去；此外，如果電壓過分的偏高，用繼電器控制線路來實現的雙電源切換方式也不能切換，而這種故障是有可能發生，比如如果工作零線斷了，而負荷又不平衡，就有可能出線某相電壓特別偏高，同時某相電壓又偏低的情況，這種電源故障會造成大量的用電設備損壞，而出現這種電源故障時，中間繼電器是不會動作的，接觸器也不會自動切換到備用電源上。這種簡易的雙電源切換方式在多種電源故障的情況都不能切換，只是在特定的電源故障情況（常用電源三相同時斷電，或接中間繼電器的相線斷電）下才能切換，所以這種雙電源切換的方式是不可靠的。在2002年10月國家推出了ATSE的國家標準《GB/T14048.11-2002》中，明確說明ATSE必須在常用電源的任意一相電壓異常時切換到備用電源上去，所以用中間繼電器和接觸器搭接的雙電源切換方案，是不滿足雙電源切換的國家標準中的要求的。

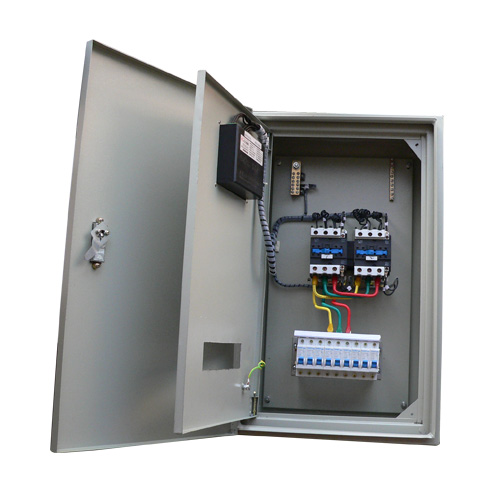

     采用QTS1新型雙電源控制器和兩個通用的接觸器所組成CC級雙電源自動切換裝置，應用在應急照明配電箱中，可以可靠的實現應急照明配電箱中雙路進線電源自動切換的功能，而且可以充分的發揮接觸器體積小、壽命長的優點，適合在應急照明配電箱中使用，而且由QTS1新型雙電源控制器和兩個通用的接觸器所組成CC級雙電源自動切換裝置經國家質檢部門依據國標《GB/T14048.11-2002》檢驗合格，是符合國家標準的合格產品，克服了早期用中間繼電器和接觸器搭接一個線路的雙電源切換方案不符合國標的缺點。

     設計中選型方法：

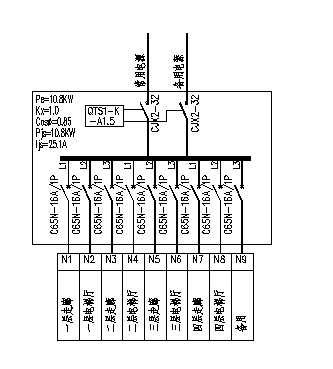

這種雙電源自動切換方案是由一臺QTS1雙電源自動切換控制器和兩個通用的接觸器組成，接觸器可以采用國內外廠家生產的各種規格的接觸器，設計師可以根據需要任意選擇，控制器型號全部QTS1-K-A1.5表示即可，其中QTS1-K是型號不用動，A表示自投自復型（一般都是采用此型），1.5表示的是從常用電源切換到備用電源的切換延時時間是1.5秒，設計師可以根據上下級ATSE動作時間上配合的需要而調整，1.5秒可以適用多數配電系統中，一般情況下不需要調整。

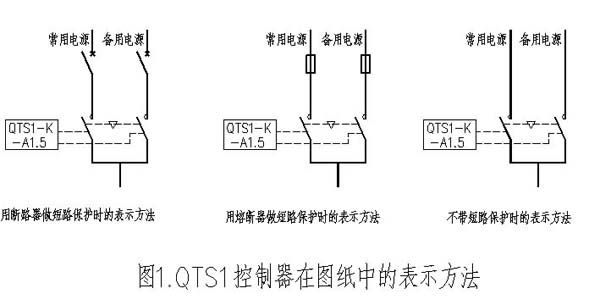

圖1
