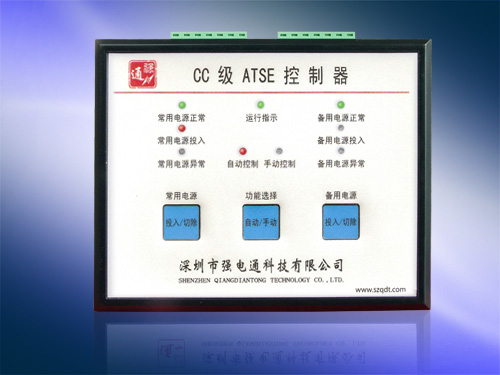

產品簡介

　　QTS1系列雙電源自動切換控制器是我公司采用最新的單片機控制技術在2006年研制開發的一種新型電氣產品，由一臺QTS1系列雙電源自動切換控制器和兩只普通交流接觸器可以組成一套CC級雙電源自動切換裝置，由于主回路上的切換元件是接觸器，具有壽命長、價格低、體積小等優點，接觸器可以在配電箱里靈活布置，方便安裝和使用，控制器的核心采用微處理器（單片機），各種檢測、控制、顯示功能完善，經國家質檢部門檢驗符合國家標準中的要求，該產品是我公司在國內的率先推出的CC級ATSE新產品，填補了國內在CC級ATSE領域的空白，已獲得國家專利。
●適用范圍：
　　由QTS1系列雙電源自動切換控制器組成的雙電源自動轉換開關是一種適用于交流50Hz～60Hz、600V以下額定電流從16A到1000A的配電系統中，由兩路電源供電的重要用電負荷，當常用電源出現故障時，由常用電源切換到備用電源的一種開關電器。主要用于一、二類高層建筑、大型公共建筑中消防用電負荷（應急照明、消防排煙風機等）的供配電，同時也適用于工業、醫療、郵電、煤炭、冶金、鐵道、船舶、軍事設施、高速公路、機場、電腦機房等場合需要兩路電源供電的重要負荷的供配電。
●符合標準：
　　IEC947-6-1《低壓開關設備和控制設備 多功能電器 自動轉換開關電器》
　　GB14048.11 《低壓開關設備和控制設備 自動轉換開關電器》
　　QB/QDT-QTS1-2006 《深圳市強電通科技有限公司企業標準 QTS1系列雙電源自動轉換開關的制造方法與檢驗標準2006版》

功能特點

      ●CC級（PC級）：本產品是由一個控制器驅動兩只接觸器來實現雙電源自動轉換，根據國標GB14048.11-2008（IEC947-6-1-2005）中對ATSE的劃分，本產品屬于CC級。CC級和PC級在供電系統中的作用是一樣的，都是“能夠接通和承載短路電流，但不用于分斷短路電流”，CC級可以看作是PC級中的一個特例。
      ●適用面廣：QTS1系列雙電源自動切換控制器可以驅動國內外各種品牌和規格的交流接觸器。
　　●使用壽命長：接觸器普遍具有六百萬次以上的機械壽命，六十萬次以上的電氣壽命，CC級是目前具有最長機械壽命的一種ATSE產品。
　　●機械結構簡單、故障率低：接觸器采用的兩個獨立的勵磁驅動機構，機械結構簡單，行程短，動作可靠，故障率低，沒有電動機、減速齒輪等復雜的機械結構，不會出現脫扣、卡阻等機械故障，有效的避免了由于機械故障而導致的ATSE不能轉換的情況發生。
　　●控制功能完善可靠：具有手動控制、自動控制功能，在手動狀態時，不管電源正常與否，任何一路均能使接觸器正常吸合（但需要滿足控制器、接觸器工作電源電壓要求：150V≤相電壓≤300V），保證緊急情況下的電源投入；在自動狀態時，具有自動檢測兩路電源中任何一相電壓的功能，兩路電源中任何一相的欠壓、過壓、缺相均能檢測，并判斷為該路電源故障，執行相應的切換操作。控制器內采用了自動切換電路和手動控制電路獨立的電路結構，保證了手動功能的在自動轉換功能完全失靈的情況下也能夠正常工作。
　　●切換速度快，切換時間可自由確定：本產品最短切換時間為一只接觸器開始釋放，至另一只接觸器吸合完成所需的時間，大至為0.1秒左右，其他切換時間可以在訂貨時說明，任何切換時間都能滿足，電氣設計工程師可以上下級開關動作配合的需要，任意確定ATSE的切換時間。
　　●自診斷、自保護功能：控制器具有完善的自診斷、自保護功能，當CPU工作異常時，能在主控面板的運行指示燈予以顯示；當接觸器出現不能分斷或不能吸合的故障時，控制器能檢測到這兩種故障的并能停止工作，在控制面板上予以顯示，并能通過RS485通訊口向上位機發送故障信息。
　　●兩段、三段工作模式：在自動狀態時，在經過一段可由用戶確定的延時時間之后，兩路電源無停頓切換，為兩段工作模式；在手動狀態時，可以任意控制某一路電源的投入和切除，并可以長時間處于兩路均不投入的狀態，為三段工作模式。
　　●執行機構的可靠連鎖：兩只接觸器可以加裝機械連鎖附件，配合二次線路中的電氣連鎖和單片機控制軟件中的軟件連鎖，保證兩只接觸器中只能有一個動作，確保在任何情況下都不會出現兩只接觸器同時吸合的情況。
　　●允許工作電壓范圍寬：ATSE中的接觸器采用一種節能電路驅動，允許的工作電壓范圍很寬，在電源電壓低至150V時依然能保證可靠吸合動作，在電源電壓高至300V時也不會發熱燒毀，接觸器長期帶電工作，線圈表面無明顯溫升，接觸器吸合工作時無噪音。
　　●種類齊全：按功能劃分，分為：自投自復型、自投不自復型、自投自復帶發電機啟動信號型三類。
　　●操作簡單：僅通過控制器面板上三個輕觸按鍵，即可以完成全部功能操作，操作非常簡單。
　　●遠程通訊（可選擇）：具有RS485通訊接口，可以上位機發送以下信息：兩路電源的狀況是否正常，當前那路電源處于投入狀態，執行機構是否發生故障等信息。
　　●價格低：由于接觸器的價格較低，由QTS1控制器和兩只接觸器組成的CC級雙電源切換裝置的整體價格較低，可以為用戶節約資金。
　
　　

QTS1雙電源自動切換產品與其他ATSE產品比較:QTS1雙電源切換與其他ATSE產品的比較.rar

型號含義

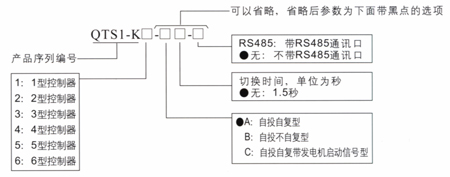

控制器型號的說明




技術參數
（本技術參數是指由QTS1-K控制器配合NC1、NC2交流接觸器使用時的技術參數）
●　ATSE級別：CC級（PC級）
●　使用類別：AC33B
●　接觸器觸點額定電壓：AC380V（線電壓）
●　絕緣電壓：AC660V
●　額定頻率：50Hz～60Hz
●　接通分析能力：8le（AC33，CosΦ＝0.5）
●　欠壓動作電壓：AC176V±5%（相電壓）
●　過壓動作電壓：AC264V±5%（相電壓）
●　控制器及執行器允許工作電壓：AC220V±35%（相電壓）
      (以下圖表中所列參數是指由QTS1-K控制配用正泰公司的NC1、NC2系列接觸器為執行器時的參數）

ATES型號	控制器	執行器	額定電流 （A）	短時耐 受電流 （KA）	額定限 制短路 電流 （KA）	機械壽命 （萬次）	電氣壽命 （萬次）	動作時間 （秒）
QTS1－25A	QTS1－K1	NC1－25/□	25	5	5	900	90	T＋0.1
QTS1－32A	QTS1－K1	NC1－32/□	32	5	5	700	70	T＋0.1
QTS1－40A	QTS1－K2	NC1－40/□	40	5	5	700	70	T＋0.1
QTS1－50A	QTS1－K2	NC1－50/□	50	5	5	700	60	T＋0.1
QTS1－65A	QTS1－K2	NC1－65/□	65	5	5	700	60	T＋0.1
QTS1－80A	QTS1－K2	NC1－80/□	80	5	5	600	60	T＋0.1
QTS1－95A	QTS1－K2	NC1－95/□	95	5	5	600	60	T＋0.1
QTS1－115A	QTS1－K3	NC2－115/□	115	10	10	900	100	T＋0.2
QTS1－150A	QTS1－K3	NC2－150/□	150	10	10	900	100	T＋0.2
QTS1－185A	QTS1－K4	NC2－185/□	185	10	10	600	90	T＋0.2
QTS1－220A	QTS1－K4	NC2－220/□	220	10	10	600	90	T＋0.2
QTS1－265A	QTS1－K4	NC2－265/□	265	10	10	600	70	T＋0.2
QTS1－330A	QTS1－K6	NC2－330/□	330	12	12	600	70	T＋0.2
QTS1－400A	QTS1－K6	NC2－400/□	400	12	12	600	70	T＋0.2
QTS1－500A	QTS1－K6	NC2－500/□	500	12	12	600	70	T＋0.2
QTS1－630A	QTS1－K6	NC2－630/□	630	15	15	600	70	T＋0.2

●　動作時間中的T為控制器內置設定的切換延時時間，最小可以為0，切換延時可以任意確定，須在訂貨時說明，T+接觸器固有動作時間為ATSE切換的動作時間，其含義為自常用電源開始故障時刻開始，至備用電源接觸器吸合動作完成所需的時間。如用戶不作指定，本產品默認的ATSE切換動作時間均為1.5秒。

外形尺寸

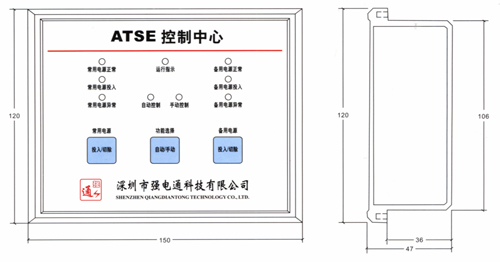

　　　　　　　　　　控制器正視圖　　　　　　　　　　　　　　　　控制器剖面圖

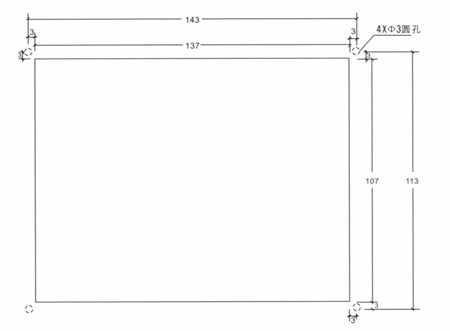

　　　　　　　　　　　　　控制器安裝開孔尺寸

使用說明

●指示燈的含義
1.“常用電源正常”指示燈：當常用電源處于正常的狀態時，該指示燈亮。
2.“常用電源投入”指示燈：當常用電源執行器處于接通位置時，該指示燈亮。
3.“常用電源異常”指示燈：當常用電源處于不正常的狀態時，該指示燈亮。
4.“備用電源正常”指示燈：當備用電源處于正常的狀態時，該指示燈亮。
5.“備用電源投入”指示燈：當備用電源執行器處于接通位置時，該指示燈亮。
6.“備用電源異常”指示燈：當備用電源處于不正常的狀態時，該指示燈亮。
7.“運行指示”指示燈：當CPU工作正常時，該燈會以“亮-滅-亮”的狀態閃爍；當處于自動狀態，且兩路電源均正常、常用電源執行器處于接通狀態時，該燈以較慢的速率閃爍；當處于手動狀態，或兩路電源有一路處于異常狀態時，該燈以較快的速率閃爍。如果該燈不亮，或者常亮不閃爍，表明CPU工作異常，如果執行器出現故障時，該燈也會常亮不閃爍。
8.“自動控制”指示燈：當ATSE控制系統處于自動控制狀態時，該指示燈亮。
9.“手動控制”指示燈：當ATSE控制系統處于手動控制狀態時，該指示燈亮。

●按鍵的含義
●本產品僅需要對控制面板上三個輕觸按鍵進行操作，即可完成ATSE的全部功能，操作非常簡單
10．“常用電源 投入/切除”：在手動狀態時，控制常用電源執行器的接通與斷開。自動狀態或備用電源執行器處于接通狀態時，該鍵的功能被屏蔽。
11．“備用電源 投入/切除”：在手動狀態時，控制備用電源執行器的接通與斷開。自動狀態或常用電源執行器處于接通狀態時，該鍵的功能被屏蔽。
12．“功能選擇 自動/手動”：用于選擇ATSE控制系統處于“自動控制”或“手動控制”狀態，在控制器上電時，默認的狀態為“自動控制”狀態，按下此鍵，切換到“手動控制”狀態，再按一下，恢復到“自動控制”狀態。
　　處于“自動控制”狀態時，控制器能自動檢測兩路電源是否正常，對于自投自復型的控制器，如果常用電源正常，則常用電源執行器接通，如果常用電源異常而備用電源正常，經過一定的延時后，常用電源執行器斷開、備用電源執行器接通，如果常用電源恢復正常，經過一定的延時后，備用電源執行器斷開、常用電源執行器接通。
　　對于自投不自復型的控制器，如果常用電源正常，則常用電源執行器接通，如果常用電源異常而備用電源正常，經過一定的延時后，常用電源執行器斷開、備用電源執行器接通，如果常用電源恢復正常，備用電源不切換，只有當備用電源異常而常用電源正常時，經過一定的延時后，備用電源執行器斷開、常用電源執行器接通。
　　處于“手動控制”狀態時，控制器能自動檢測兩路電源是否正常并予以顯示，但不管電源是否正常，通過“常用電源 投入/切除” 、“備用電源 投入/切除”按鍵均能使任意一路電源接通、斷開。
　　本按鍵兼有斷開兩路供電的功能，在自動狀態時，按下本鍵，功能切換到手動狀態，兩路電源的執行器均立即釋放，并可以長時間處于兩路均不送電的狀態，所以，當需要將ATSE所帶負荷停電時，只需按功能選擇按鍵，切換到手動狀態即可。

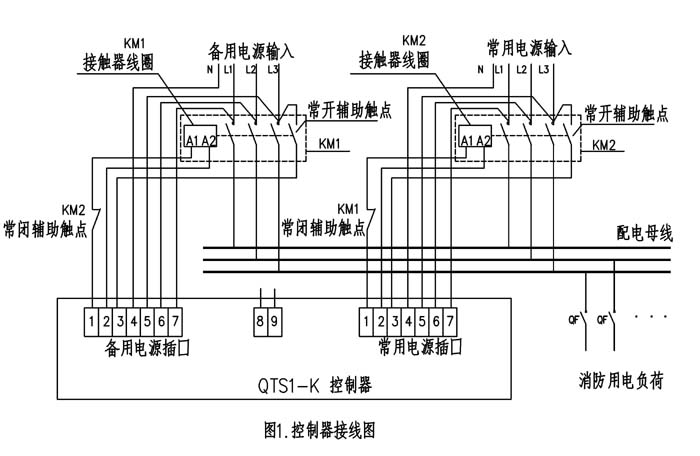

接線圖

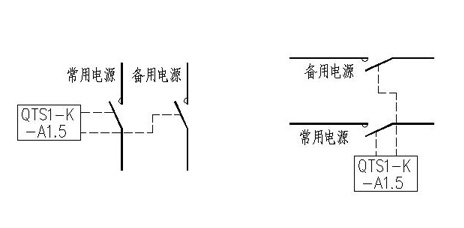

在設計圖紙中的表示方法

●電氣設計工程師在圖中要注明執行器（交流接觸器）的規格，以便成套廠配套，交流接觸器規格的確定原則：

1．根據雙電源切換開關下端負荷的計算電流，確定交流接觸器的額定電流，交流接觸器的額定電流應有一定的電流余量，應該使交流接觸器的額定電流比線路的計算電流大1.3倍以上。

2．根據配電系統的形式和電源切換的類型，確定交流接觸器是三極還是四級，如不會，可以見我站“常見問題解答”下的解釋。

3．交流接觸器的線圈電壓選：380V

4．QTS1-K控制器可以驅動目前國內外廠家的（除低壓真空接觸器外）各種交流接觸器，電氣設計師可以根據自己的喜好，任意確定交流接觸器的廠家、型號和規格。

●控制器型號的含義見上面“型號含義”中的解釋，在圖中可以簡單按上圖的表示方法進行表示即可，1型～6型控制器與交流接觸器的大小有關，電氣設計師不必了解其中的對應關系，由成套廠向我公司咨詢解決，但電氣設計師要確定控制器的類型（A、B、C）和切換延時時間，如不會確定切換延時時間，可以見我站“常見問題解答”下的解釋，控制器默認的切換延時（1.5秒）可以適合絕大多數雙電源切換的場合，一般情況下不需要調整。

設計上圖選型方法下載:QTS1雙電源設計選型方法.rar

設計實例

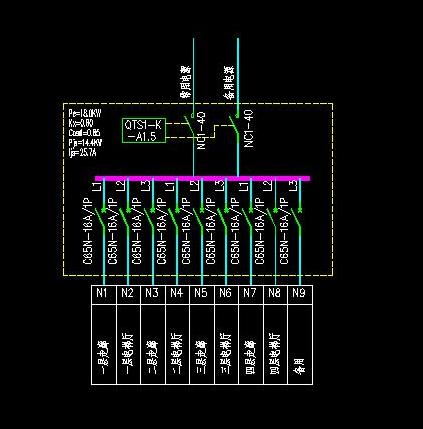

應急照明配電箱

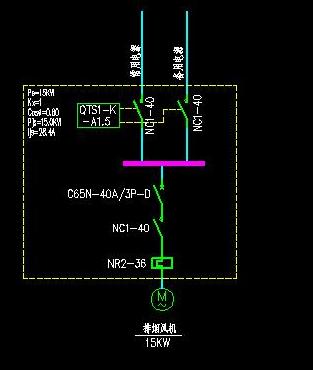

排煙風機配電箱

應用實例

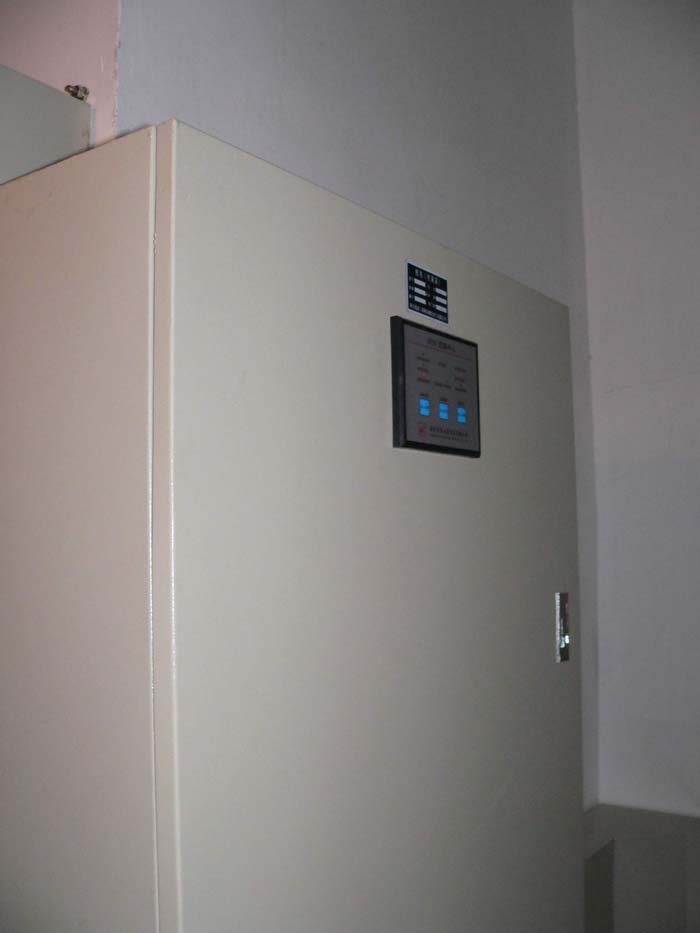

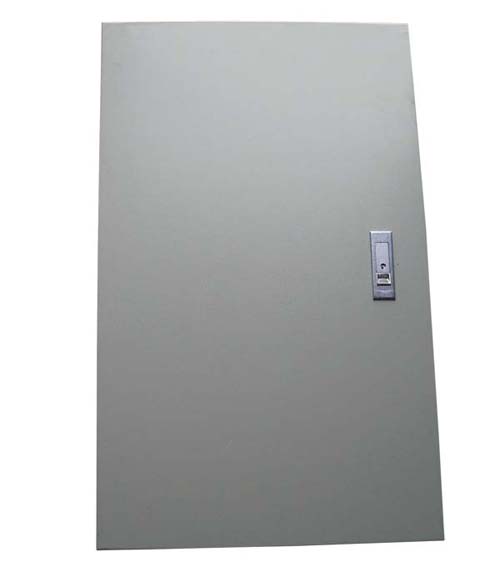

某排煙風機配電箱正面

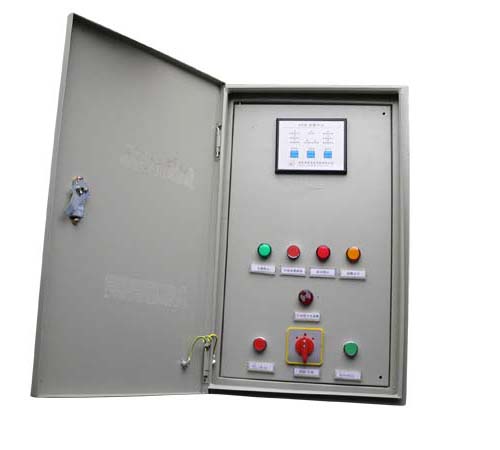

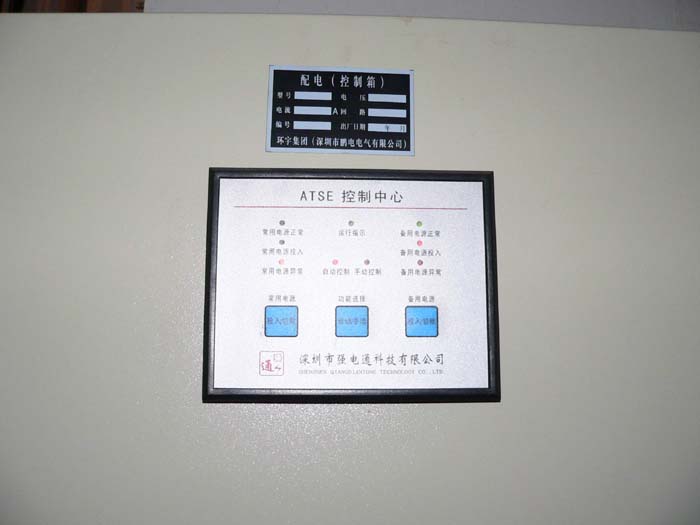

某排煙風機配電箱操作面（QTS1控制器在盤面上的正面效果）

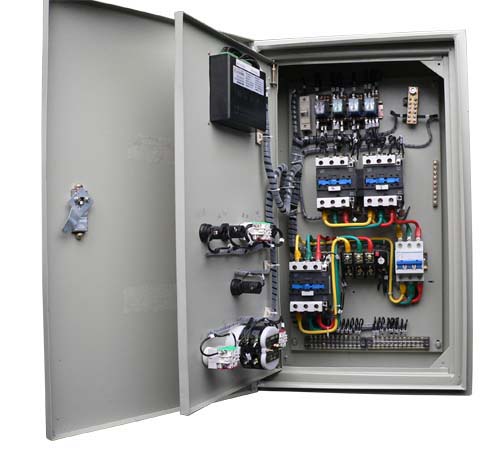

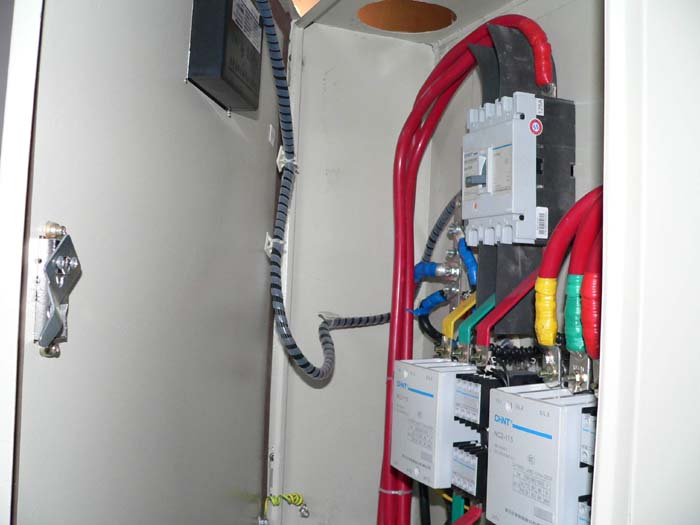

某排煙風機配電箱內部(請注意：1.QTS1控制器的厚度很薄,2.在柜內中間兩個并列安裝的兩個帶機械連鎖的交流接觸器)

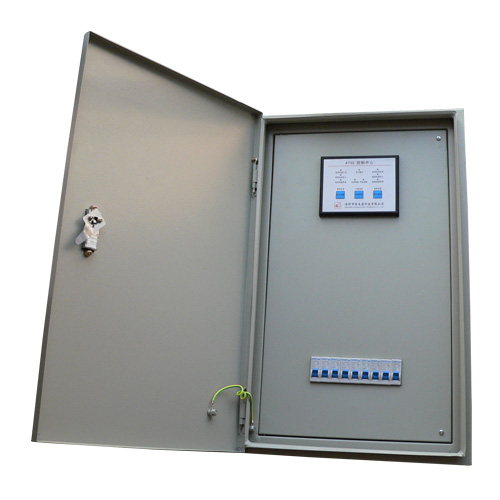

某應急照明配電箱操作面（QTS1控制器在盤面上的正面效果）

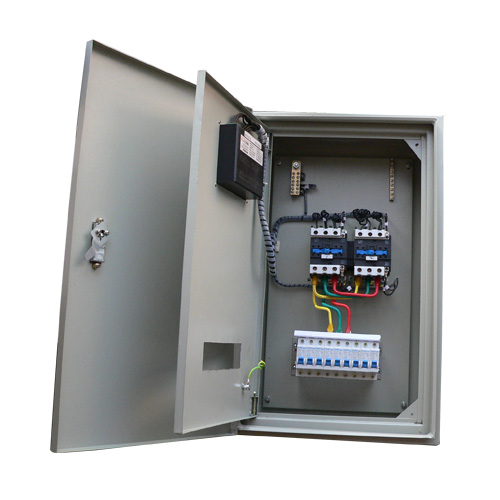

某應急照明配電箱內部(請注意：1.QTS1控制器的厚度很薄,2.在柜內中間兩個并列安裝的兩個帶機械連鎖的交流接觸器)



在工程中使用的現場拍攝照片

常見問題解答
1． CC級ATSE易發生觸頭熔焊的故障嗎？
答：接觸器觸頭熔焊的主要原因是電流的熱效應，當接觸器的觸頭通過的電流大、時間長時有可能因為觸頭金屬發熱熔化，導致觸頭熔焊，接觸器的用途是控制電動機的頻繁啟停，在電動機的啟動過程中，有6-7倍額定電流的啟動電流，啟動時間從幾秒到二十幾秒，符合國家標準經檢驗合格的接觸器是完全能夠勝任電動機啟動過程中的啟動電流沖擊而不會發生觸頭熔焊的，而在建筑中用于雙電源切換的ATSE，其下端的負載多數為應急照明燈、UPS等等，這類負荷不僅通電時的沖擊電流要比電動機的啟動電流小很多，而且沖擊電流的時間也非常短暫，符合國家標準合格的接觸器能夠勝任電動機啟動電流的沖擊而不會發生觸頭熔焊，在沖擊電流較小的雙電源轉換時更是不會發生觸頭熔焊的。
2． CC級受短路電流沖擊觸頭熔焊后不能轉換怎么辦？
答：ATSE下端負載發生短路，應該首先斷電后排除短路故障，如果在短路故障沒有排除的情況下，ATSE發生轉換，會造成另一路電源再次短路，另一路電源上的保護電器會再次動作切斷電源，負荷會失去兩路電源不能正常工作。另外，如果短路故障沒有排除，即使ATSE轉換了，即使供電系統的容量足夠承受短路電流，因為短路點的電壓為零，正常的用電負荷因為得不到正常的電壓，所以還是不能正常工作，這不僅是針對CC級，對任何ATSE都是一樣，ATSE在下端發生短路時，在短路故障沒有排除的情況下，用電負荷的供電都肯定是要中斷的，ATSE轉不轉換是沒有意義的。說CC級受短路電流沖擊觸頭熔焊后不能轉換就影響了供電的可靠性，這種說法是違背客觀規律和事實的。
3． CC級能作到機械連鎖嗎？
答：可以，目前的接觸器大多數都可以加裝機械連鎖附件，兩只并列安裝的接觸器在加裝機械連鎖附件后，一只接觸器吸合后，靠機械連鎖附件的卡阻作用，另一只接觸器即使線圈中通入了操作電源也不會吸合，確保了不會發生兩只接觸器同時吸合的情況。
4． 該產品中是否有四極產品？
答：有，設計師可以選用四極接觸器配合QTS1控制器即可。
5． 控制器和接觸器的對應關系是什么？
答：因為接觸器的種類很多，不可能列出所有的控制器和接觸器的對應關系，設計師不必考慮控制器和接觸器的對應關系，簡單的以“QTS1-K”表示控制器型號即可，成套柜廠在訂貨時向我公司具體咨詢。
6． 控制器的切換延時是否可調？
答：控制器在制造完成之后，其切換延時時間是固化在單片機控制程序之中的，是不可調整的，如需特殊切換延時時間，請在訂貨時說明，任何切換時間都可以滿足。這種切換延時時間固化的方式，可以提高控制器的可靠性，防止用戶亂調切換延時時間，打亂上下級開關動作的配合關系。

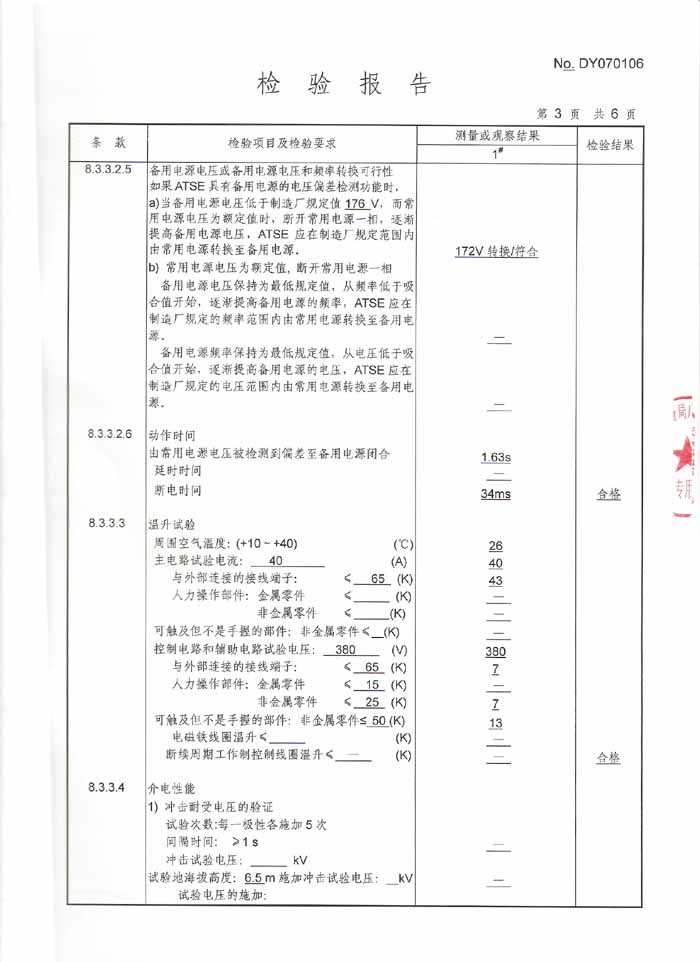

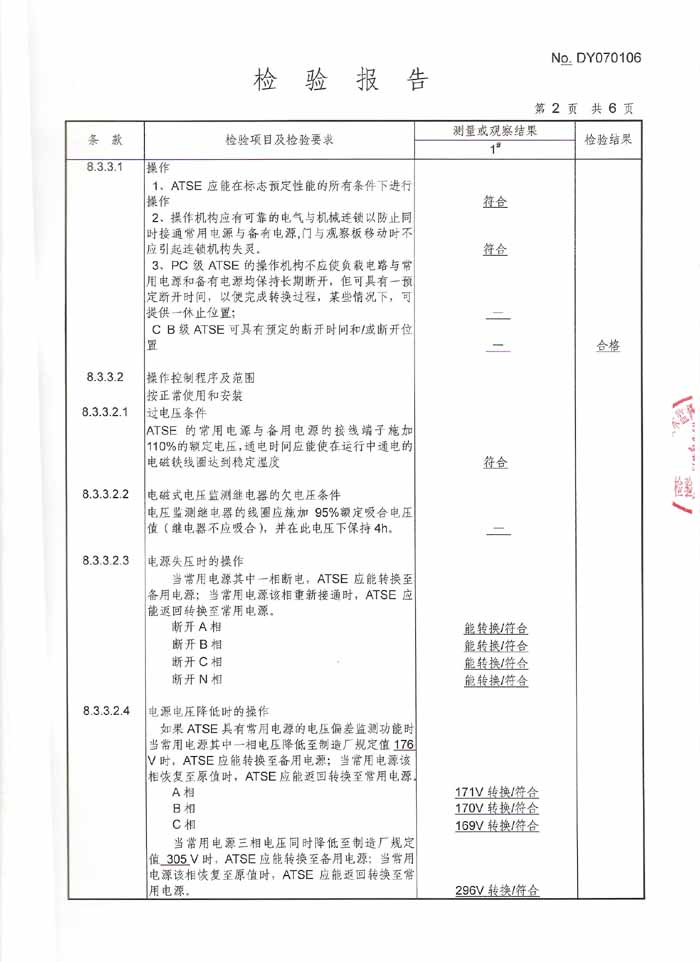

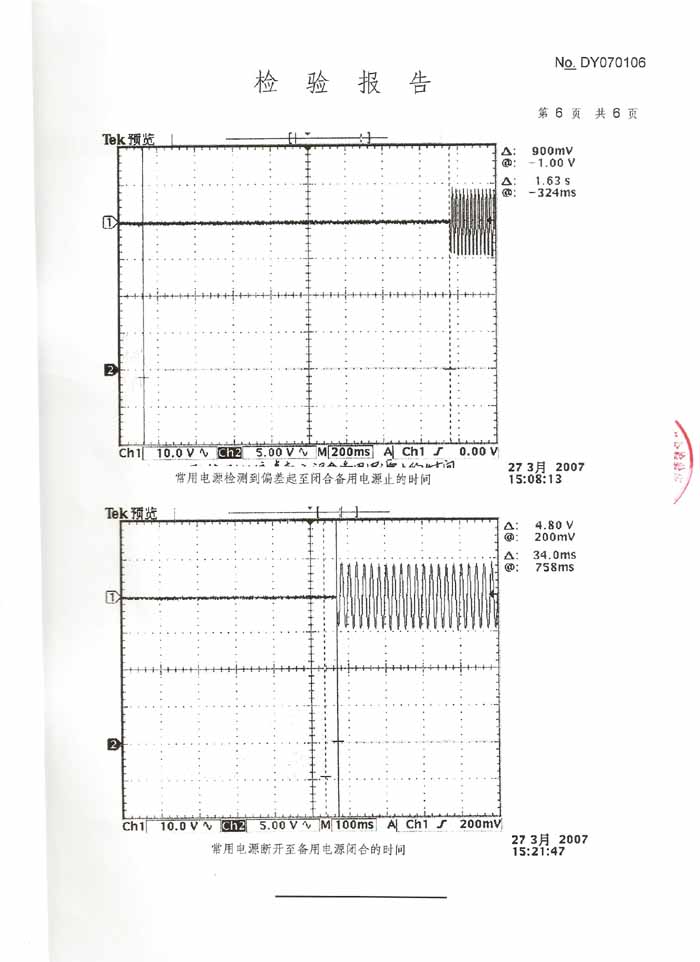

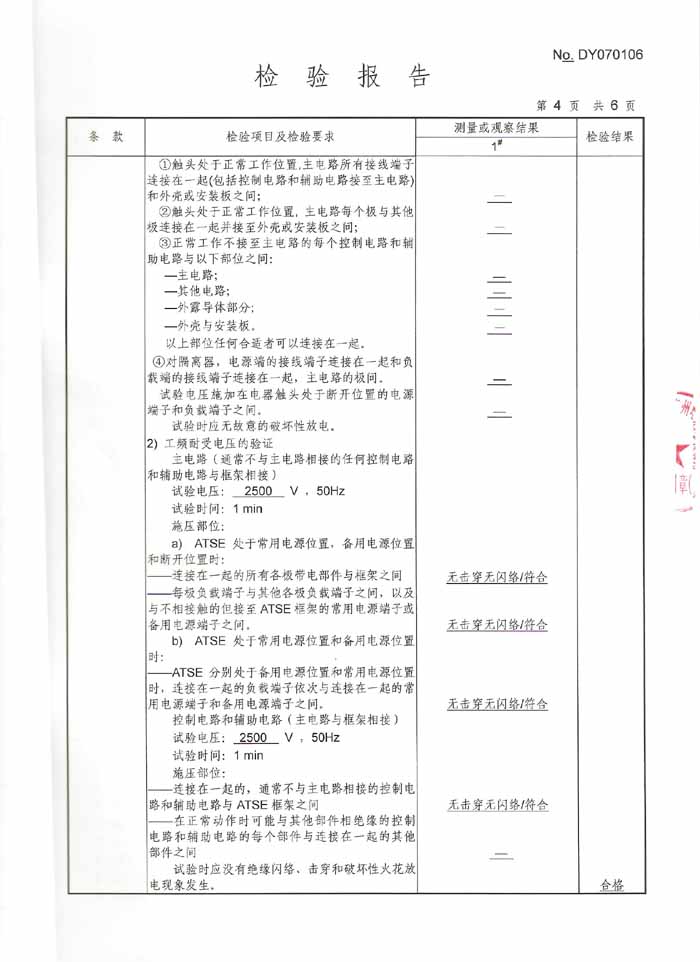

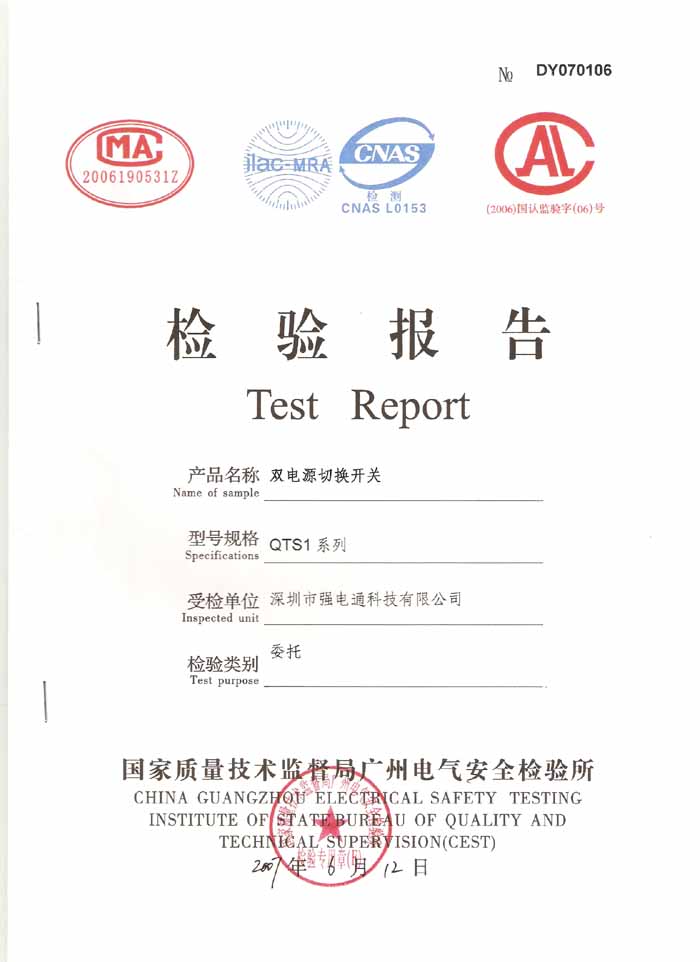

檢驗報告
