一、產品介紹
深圳市強電通科技有限公司是一家專門從事電氣新產品和電氣節能技術研究的高科技企業，接觸器節能模塊是我公司重點研發的一項節能新產品。
交流接觸器是一種應用廣泛的控制電器，主要用于控制電動機等用電負荷的運行和停止，普通的交流接觸器在吸合后，交流接觸器線圈中依然通著交流操作電源，線圈的功耗比較大，所以線圈發熱的現象十分嚴重，不僅浪費電能而且由于線圈的絕緣層在高溫下容易老化而使接觸器的壽命縮短。
為了響應國家發出的節能號召，節約接觸器吸合后的電能浪費，為企業節能降耗提供一種行之有效的手段和方法，我公司采用最新的電子技術研制開發了新一代的QCJ系列交流接觸器節能延壽模塊，該模塊采用了我公司自主研發的一種接觸器小電流磁通調節技術，能夠使接觸器吸合后線圈中的磁通密度降低、電流減小，在保證接觸器吸合的情況下使接觸器線圈中的電流減小，從而使交流接觸器吸合后的功耗和溫升降至最低。在接觸器上加裝后，具有兩方面的作用，一是節能，接觸器吸合后的功耗大幅降低，節電率一般可以達到80%～95%，在接觸器使用多的企業大量使用后，可以為企業創造可觀的節電效益，節省電費支出。二是可以提高接觸器的電氣性能，使接觸器吸合力增大，防止接觸器觸頭間打火燒蝕粘連；使接觸器耐電壓波動能力增強，高電壓不燒線圈，低電壓不釋放，具有防晃電的功能；同時能消除接觸器吸合后的噪音，降低線圈溫度，延長接觸器使用壽命。目前生產的第三代QCJ系列接觸器節能模塊產品，改進了早期產品存在的一些缺點，可靠性有了質的提高，節電效率也有進一步的提高，最低預期使用壽命4年，一年內回收成本，3年創造節電效益，第三代QCJ系列接觸器節能模塊產品分為220V和380V兩種電壓規格，每種電壓規格的模塊根據維持電流的不同又分為12種規格，220V和380V接觸器均為在線圈前直接加裝相應電壓規格的模塊即可，不需要改動任何二次線路，加裝簡單。
本產品已申請國家專利，受國家法律保護，仿造必究。 ●適用范圍
QCJ系列交流接觸器節能延壽模塊，適用于國內外各種品牌的未加節能裝置的普通交流接觸器，適用的交流接觸器的線圈電壓為交流220V或380V，但本模塊不適用于真空交流接觸器。
●符合標準
GB8871-2001《交流接觸器節電器》
QB/QDT-QCJ-2007 《深圳市強電通科技有限公司企業標準 QCJ系列交流接觸器節能延壽模塊的制造方法和檢驗標準2007版》 二、功能特點
●節能
在普通交流接觸器上加裝本模塊后，交流接觸器吸合狀態下的電流大幅減小，吸合狀態下的電流僅為不加裝本模塊時的5%～30%，節電率為95%～70%。
●降低溫升、延長接觸器的壽命
在普通交流接觸器上使用本模塊后，交流接觸器吸合狀態下功耗大幅降低，線圈溫度也會大幅降低，可以使接觸器的線圈的絕緣層不至于因為高溫而老化，從而延長接觸器的使用壽命。
●接觸器吸合力量大
本模塊在使接觸器吸合時采用的是瞬間大電流勵磁吸合的方式，吸合力量大，接觸器吸合的聲音清脆有力，接觸器的動靜觸頭間有足夠的接觸壓力，可以避免因為吸合力不夠而導致的動靜觸頭間打火和燒蝕粘連的現象發生。
●消除接觸器吸合后的噪音
在普通交流接觸器上加裝本模塊后，交流接觸器吸合狀態下噪音大幅降低，改善接觸器使用場所的環境條件。
●使交流接觸器耐電壓波動的能力增強
普通交流接觸器一般只能在線圈額定電壓85%～110%的范圍內工作，當線圈兩端電壓高于額定電壓的110%時，交流接觸器線圈有可能會因為發熱而燒毀，在接觸器加裝本模塊后，交流接觸器耐電壓波動的能力增強，在操作電源電壓過高的情況下，交流接觸器線圈也不會因為發熱而燒毀。電源出現瞬間低電壓時，接觸器會保持吸合不釋放。具有防晃電的功能。
●體積小、接線簡單
QCJ系列交流接觸器節能延壽模塊體積很小，外型尺寸均為：52mmX58mmX32mm，本模塊是在交流接觸器外附加的一個電子裝置，不改變現有普通交流接觸器的結構，不占用接觸器的輔助觸點，只要將本模塊的“接觸器線圈”端用導線與現有的交流接觸器線圈的接線端子相聯，再將交流操作電源接到本模塊的“操作電源”端子上，便可以使接觸器節能運行，便于在已經使用的交流接觸器上進行節能改造。
三、技術參數與選型
●環境條件：
溫度：-5℃～55℃
污染等級：無限制
海拔高度：無限制
●安裝條件：
模塊應安裝在固定場所，要求無明顯的搖動、沖擊和振動。
●體積：
52mmX58mmX32mm
●重量：
160克
●電氣參數：
額定工作電壓：AC380V，AC220V
允許工作電壓：額定電壓AC380V的模塊：AC150V～AC430V
額定電壓AC220V的模塊：AC150V～AC300V
絕緣電壓：AC450V
頻率：50Hz～60Hz

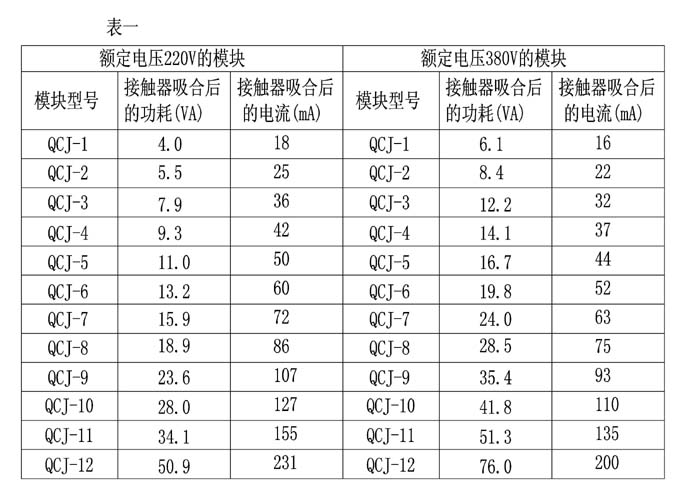

工作電流：見下表(模塊在其額定電壓下工作的數據)

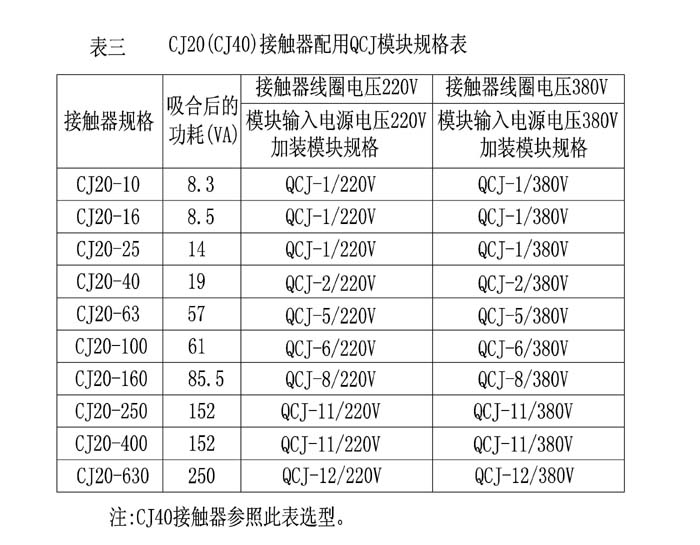

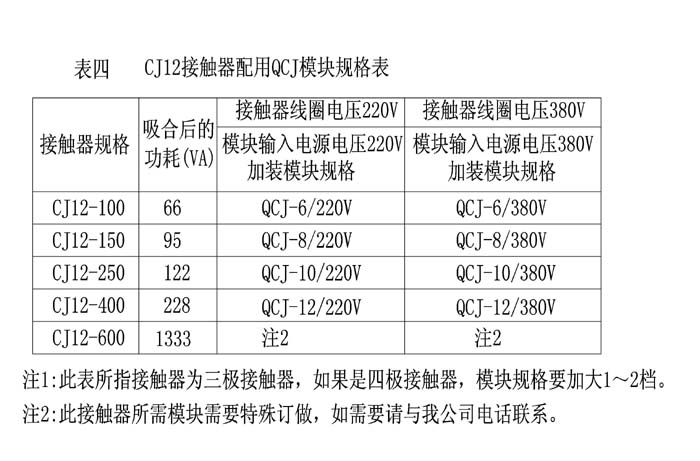

 ●模塊選型方法：對于線圈電壓為220V及380V的交流接觸器，先查一下接觸器的說明書、產品樣本，了解該接觸器的吸合保持功耗是多少（VA），根據下表，查到未加模塊時吸合保持功耗最相近的一欄，查對應的模塊的規格即可。舉例如下：線圈電壓為220V的 NC1-95A接觸器，查其說明書，得知其吸合保持功耗是20VA，根據下表第二欄，確定該接觸器配合的模塊為QCJ-2。

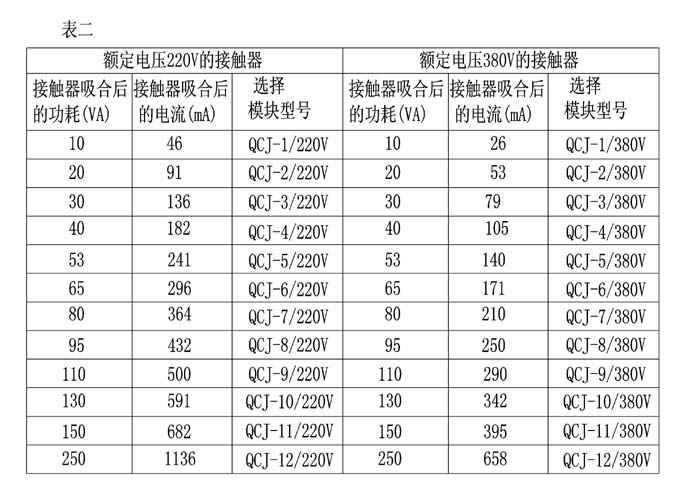

●如果查不到其吸合保持功耗是多少，也可以實測其線圈電流，根據測的電流值，查下表，查到電流值最相近的一欄，對應的模塊的規格即是加裝模塊規格。
   ●選擇模塊規格的原則是：根據交流接觸器的吸合保持功耗來選擇模塊的規格，大規格的接觸器配大規格的模塊，小規格的接觸器配小規格的模塊，在保證接觸器能在最低允許工作電壓的情況下能夠正常吸合的情況下，選擇規格盡量小的模塊，這樣既能保證接觸器正常工作，又能使節電率最高，接觸器溫升最低。
●如果在交流接觸器正常工作的電壓范圍內出現上電時吸合一下又釋放的情況，或者接觸器吸合一段時間后自行釋放，或者接觸器可以吸合，但在電源電壓降低時釋放，說明模塊規格選型偏小，應改用大一檔的模塊即可。
●如果接觸器規格小，而模塊規格選型偏大，接觸器正常工作無問題，但是節能效果差，節電率低。
●本模塊均可以驅動線圈電壓為220V和380V的兩種交流接觸器，但驅動380V接觸器所需要的電流會更小，節能效果會更好。如果是新安裝的接觸器，建議采購線圈電壓為380V的接觸器。 四、使用方法及接線圖
●使用方法：

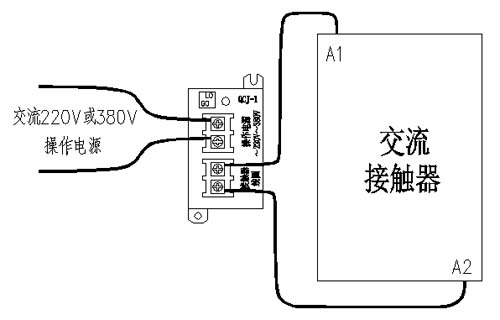

本模塊使用十分簡單，在模塊的頂部有兩組接線端子，分別是“操作電源”和“接觸器線圈”，用兩根導線從“接觸器線圈”接出后接至交流接觸器線圈的接線端（A1、A2），再在“操作電源”接線端子上接入操作電源（交流220V或380V），接觸器即可節能運行。
以上接線所用的導線應采用銅導線：400A以下的接觸器所用的銅導線線徑不小于1.0mm2，400A～800A的接觸器所用的銅導線線徑不小于1.5mm2  ●“操作電源”輸入端不必區分火線（L）和零線（N），任意接線。
●如果本模塊是用于現有交流接觸器的節能改造，則不需要改動原接觸器的控制線路，只需要將原接交流接觸器線圈的導線從接觸器線圈接線端子上拆下，接到本模塊的“操作電源”接線端子上，再從“接觸器線圈”用導線接出至交流接觸器線圈接線端即可。
五、注意事項 ●特別提醒：
模塊接線完成要通電前，一定要認真檢查接線是否正確，只有確認接線無誤才可通電，如果把交流220V或380V電源錯接到“接觸器線圈”端子上，會把模塊燒壞，本公司不承擔因為用戶接線錯誤而導致的模塊損壞的更換責任及其他責任。 ●本模塊在使接觸器吸合時采用的是瞬間大電流勵磁吸合的方式，所以模塊通電時的沖擊電流比較大，如果原有的接觸器二次回路上的斷路器或熔斷器的規格比較小，有可能在啟動時出現斷路器跳閘或熔斷器熔斷的情況發生，只須將接觸器二次回路上的斷路器或熔斷器額定電流加大即可，我們建議：加裝QCJ-12型模塊的二次回路上的斷路器或熔斷器額定電流不小于20A，加裝QCJ-11型模塊的二次回路上的斷路器或熔斷器額定電流不小于16A，加裝其他各型模塊的二次回路上的斷路器或熔斷器額定電流不小于10A。
六、常見問題解答
●QCJ模塊能否用于直流接觸器和真空接觸器？
答：不行，QCJ模塊是按照驅動普通交流220V接觸器和380V接觸器來設計制造的，不能用于驅動除這這兩種接觸器之外的其它接觸器。
七、檢驗報告

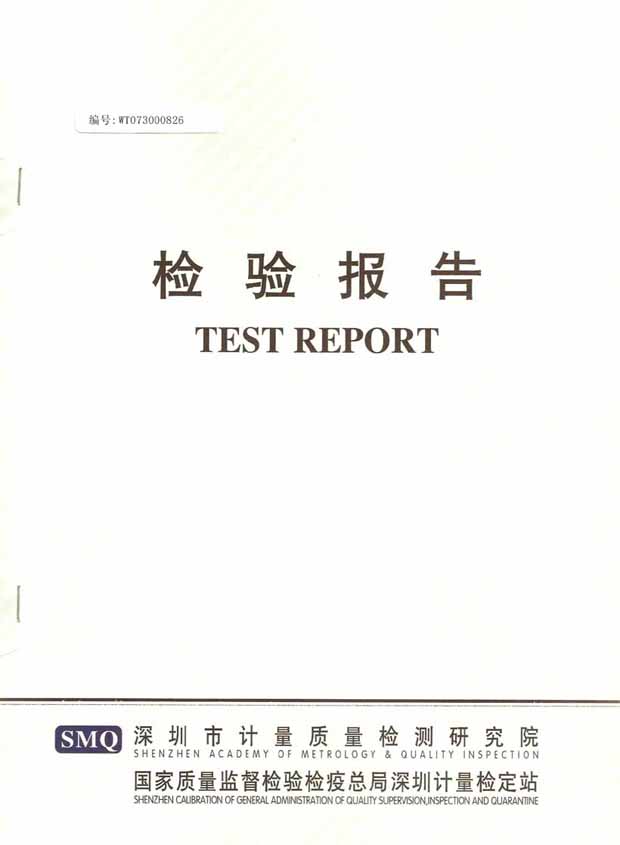

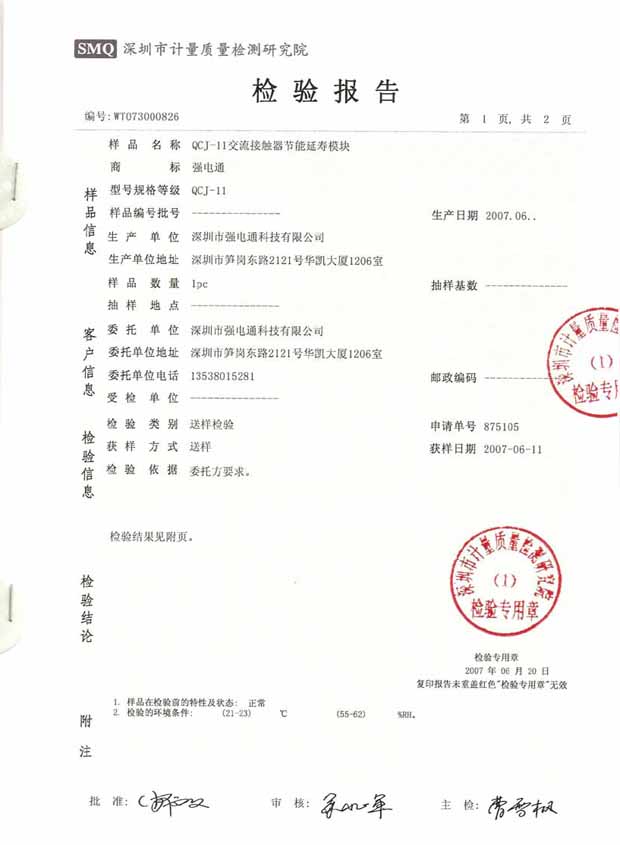

●QCJ－11模塊應用于CJ20-400接觸器(220V線圈)試驗的檢驗報告

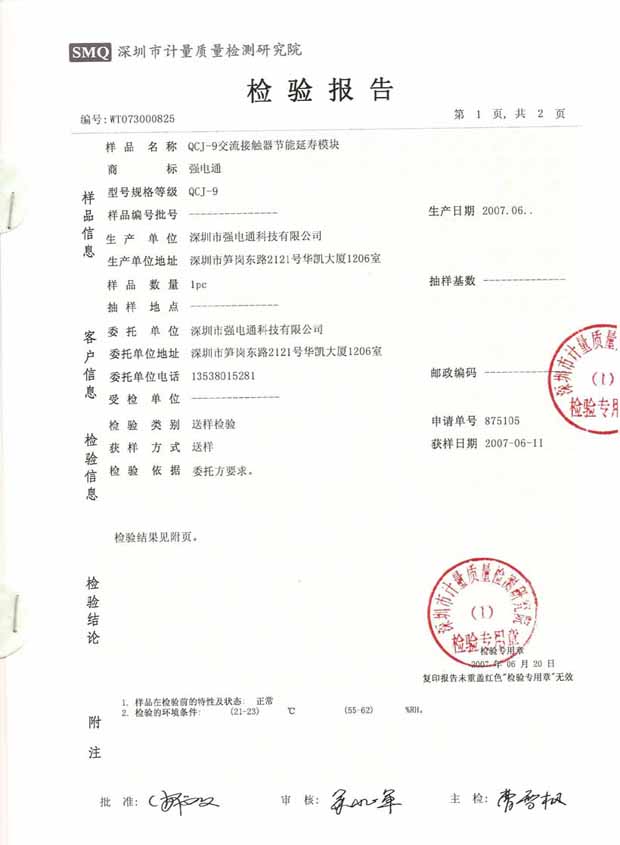

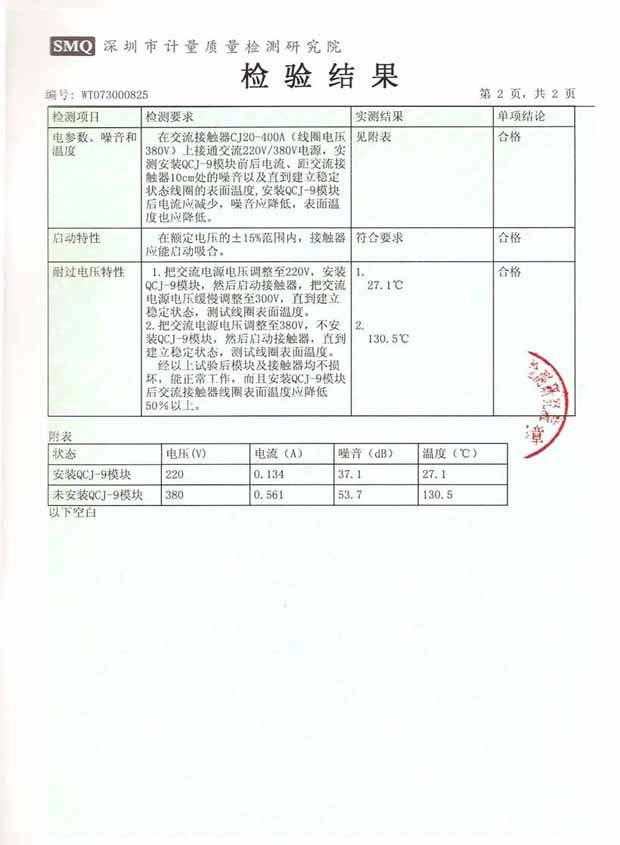

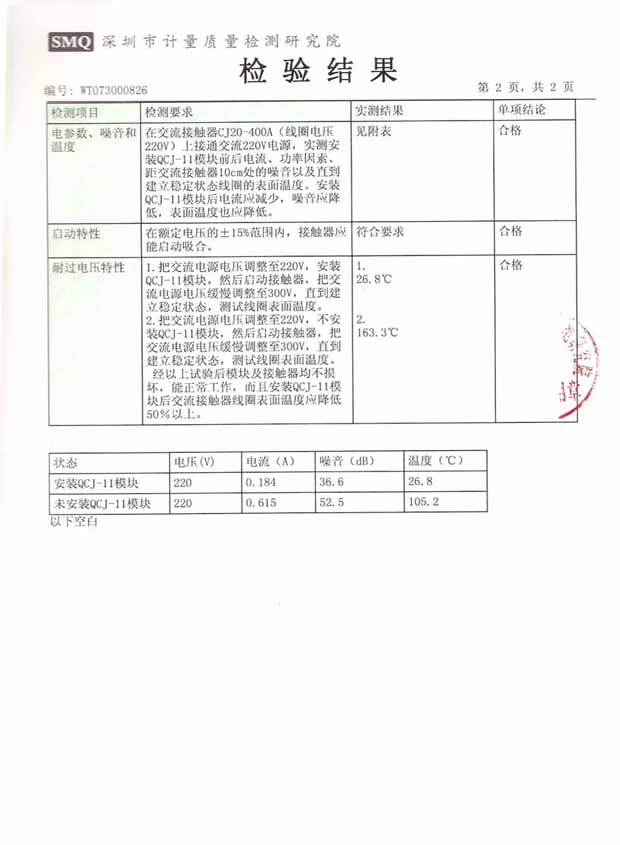

     ●QCJ－9模塊應用于CJ20-400接觸器(380V線圈)試驗的檢驗報告
  應用技巧:QCJ交流接觸器節能模塊的幾種特殊用法
QCJ交流接觸器節能模塊是一種應用于普通交流接觸器的節能新產品，在普通交流接觸器上加裝后具有降低接觸器吸合功耗的節能效果，同時還具有降溫、降噪、拓寬接觸器工作電壓范圍等作用，QCJ接觸器節能模塊一般通常的用法是在一個接觸器上根據其線圈的額定電壓加裝一只相應電壓等級的QCJ模塊，在特殊情況下，靈活變通使用QCJ模塊，可以巧妙的解決一些工廠電氣工作中遇到的一些難題。

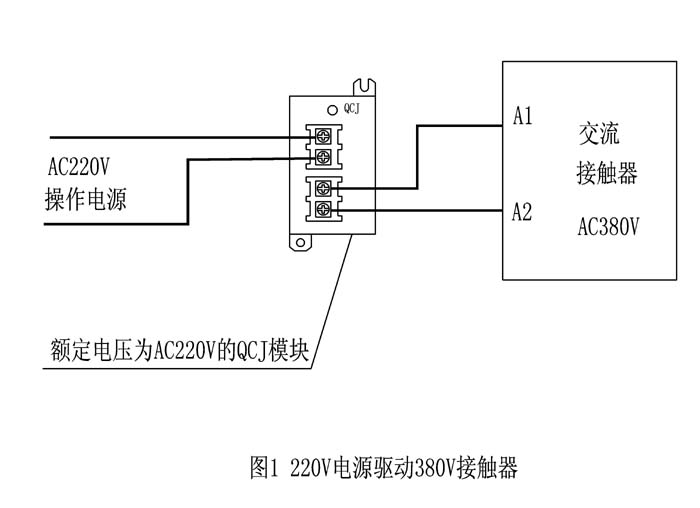

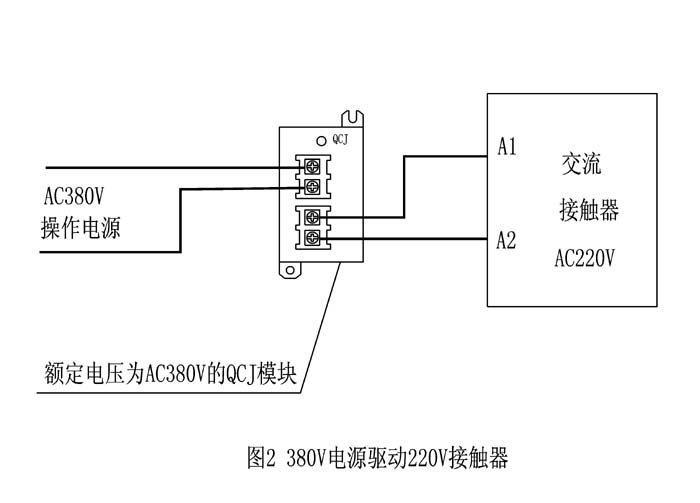

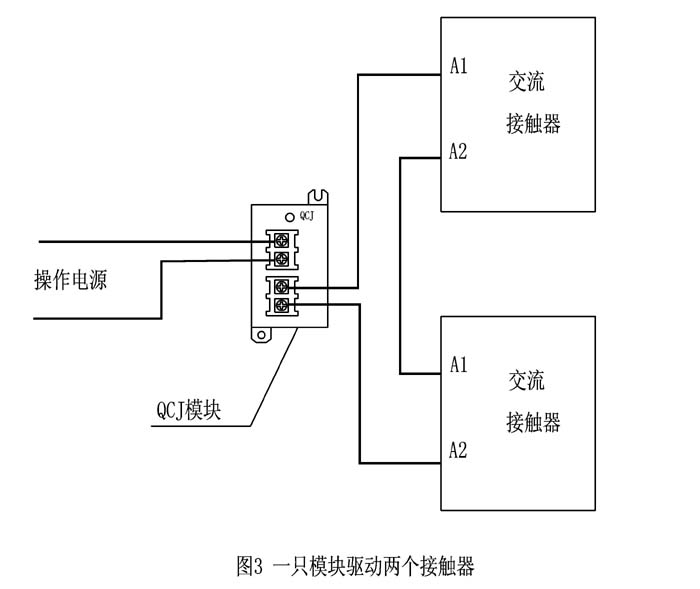

1．用220V電源驅動380V接觸器 如果現場220V接觸器壞了，倉庫中備件里只有同電流等級的380V接觸器，能否用220V電源驅動380V的接觸器呢？直接代用肯定是不行的，如果在線圈回路加裝一只QCJ模塊，就可以使380V的接觸器在220V電源下也能正常工作，如圖1所示。  此用法加裝QCJ模塊的選型原則為：根據同電流等級220V接觸器所選擇的模塊小一檔即可。 2．用380V電源驅動220V接觸器 如果現場380V接觸器壞了，倉庫中備件里只有同電流等級的220V備用接觸器，如果在線圈回路加裝一只QCJ模塊，就可以使220V的接觸器在380V電源下也能正常工作，如圖2所示。  此用法加裝QCJ模塊的選型原則為：根據同電流等級380V接觸器所選擇的模塊大一檔即可。 3．一只模塊驅動兩個接觸器 一般情況下，一只QCJ接觸器節能模塊只能驅動一個接觸器，但在滿足一定條件的情況下，一只模塊也可以驅動兩個接觸器，如果兩個接觸器滿足：型號規格、線圈電壓相同，兩個接觸器的線圈在二次回路里是并聯的關系，即兩個接觸器同時吸合和釋放，那么這兩個接觸器就可以由一只模塊驅動，如圖3所示，注意：原來并聯的兩個接觸器要改為串聯，接在模塊的輸出端。  此用法加裝QCJ模塊的選型原則為：根據單個接觸器所選擇的模塊規格小兩檔即可。 4．用于修復節能接觸器 某些進口品牌的大容量接觸器，其內部加裝了一塊節能電路板，電源經過變換后驅動接觸器線圈，其工作原理和QCJ接觸器節能模塊的工作原理相同，如果這些接觸器內部的節能電路板損壞，一般很難買到配件更換，試驗證明，在線圈和觸頭完好的情況下，可以采用QCJ接觸器節能模塊修復這樣的接觸器，在接觸器外加裝一個合適規格的QCJ接觸器節能模塊，模塊的輸出直接接線圈，就可以使接觸器恢復正常工作，而且維修費用很低。 因為接觸器線圈的參數一般無法得知，可以采用試驗的方法確定模塊的規格，試驗的原則是：使接觸器能保持吸合，模塊的規格又最小，這樣配合的結果是最理想的。 先根據接觸器的額定電流依據選型表，估計一個模塊的規格，接線通電后，如果出現吸合一下又釋放的情況，說明模塊規格小了，換一只大一檔的模塊，直到能夠吸合為止，如果第一次可以正常保持吸合，可以將模塊規格減小一檔，看能否保持吸合，直到找到既能保持吸合規格又最小的一檔模塊。 5．防晃電功能的應用 在連續性生產的企業中，如果電網中出現瞬間的低電壓，即出現所謂的“晃電”現象，接觸器和二次回路中的繼電器有可能會釋放，當電源恢復正常后，接觸器不會吸合，需要再次按下啟動按鈕后才能吸合，接觸器停止工作的間隔會造成生產工藝流程上的紊亂，為了避免這種情況的發生，可以在接觸器線圈回路里加裝一只合適的QCJ接觸器節能模塊，就可以使在電網出現瞬間低電壓時接觸器保持吸合不釋放，從而避免了由于晃電而打亂生產工藝流程的情況發生。但加裝QCJ接觸器節能模塊的這種防晃電作用僅對輕微的晃電有效，如果晃電的低電壓過低，時間過長，接觸器還是會釋放的。 普通交流接觸器一般只能在線圈額定電壓85%～110%的范圍內工作，當線圈兩端電壓高于額定電壓的110%時，交流接觸器線圈有可能會因為發熱而燒毀，在線圈兩端電壓低于額定電壓的85%時，交流接觸器會無法保持而釋放，在接觸器加裝QCJ接觸器節能模塊后，交流接觸器耐電壓波動的能力增強，接觸器可以在很寬的工作電壓范圍內工作，在電源電壓過高的情況下，交流接觸器線圈也不會因為發熱而燒毀。電源出現瞬間低電壓時，接觸器會保持吸合不釋放。具有防晃電的功能。 此用法加裝QCJ模塊的選型原則為：比正常選擇的接觸器節能模塊規格大幾擋使用，對于220V電壓的接觸器，按照正常選擇的模塊，在電源電壓低到180V左右接觸器還能保持吸合，如果大一檔，在電源電壓低到160V左右接觸器還能保持吸合，如果大兩檔，在電源電壓低到140V左右還能保持吸合，如果大三檔，在電源電壓低到120V左右還能保持吸合。在380V接觸器上加大加裝模塊的規格，在低電壓時維持吸合的電壓和220V接觸器低電壓維持吸合的比例大致相同。 適當加大加裝模塊的規格，可以使接觸器在更低的電源電壓時也能正常工作，但節電率會有所降低。 |
|
