| 【產品名稱】 | QTS2系列CC級ATSE控制模塊 |
| 【產品型號】 | QTS2-□ |
| 【點擊次數】 | 73650次 |
| 【產品信息】 | |

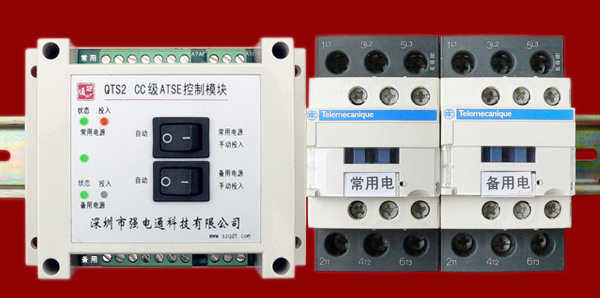

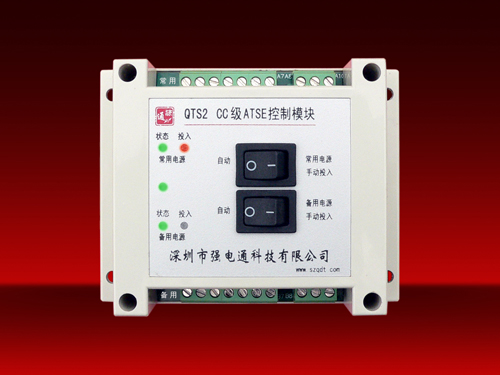

產品簡介 QTS2系列CC級ATSE控制模塊是我公司在QTS1系列CC級控制器的基礎上，在2010年最新研制開發的新一代CC級ATSE控制器，相比QTS1系列的產品，QTS2簡化了硬件電路，去掉不常使用的RS485串口通訊電路以及發電機啟動信號等電路，減小了體積，采用了模塊式的外形及結構，該產品具有標準導軌安裝和螺絲固定兩種安裝方式，可以方便的安裝在配電箱內部，可以和配電箱內的接觸器和微斷等元件并列安裝，可以使雙電源切換箱的體積大為減小，尤其適合于建筑中常用的小容量應急照明配電箱和小容量的排污泵控制箱以及消防風機的控制箱等等，QTS2系列CC級ATSE控制模塊是QTS1控制器的一種簡化版的經濟型控制器，其價格較QTS1系列CC級控制器更低，更具有性價比的優勢。 QTS2系列CC級ATSE控制模塊采用了QTS1相同的單片機結構電路，并對控制軟件做了優化設計，模塊面板上采用了雙色LED顯示燈，更加簡潔美觀，模塊面板上新增了應急手動啟動接觸器的開關，方便用戶在特殊情況下保證電源的供電，由一臺QTS2系列ATSE控制模塊和兩只普通交流接觸器可以組成一套CC級雙電源自動切換裝置，由于主回路上的切換元件是接觸器，具有壽命長、價格低、體積小等優點，接觸器可以在配電箱里靈活布置，方便安裝，控制模塊的核心采用微處理器（單片機），各種檢測、控制、顯示功能完善，符合IEC標準中的要求，是我公司又一項填補了國內在CC級ATSE領域空白的新產品。 ●適用范圍： 由QTS2系列雙電源自動切換控制器組成的雙電源自動轉換裝置是一種適用于交流50Hz～60Hz、600V以下額定電流從16A到1000A的配電系統中，由兩路電源供電的重要用電負荷，當常用電源出現故障時，由常用電源切換到備用電源的一種開關電器。主要用于一、二類高層建筑、大型公共建筑中消防用電負荷（應急照明、消防排煙風機等）的供配電，同時也適用于工業、醫療、郵電、煤炭、冶金、鐵道、船舶、軍事設施、高速公路、機場、電腦機房等場合需要兩路電源供電的重要負荷的供配電。 ●符合標準： IEC947-6-1《低壓開關設備和控制設備 多功能電器 自動轉換開關電器》 GB14048.11 《低壓開關設備和控制設備 自動轉換開關電器》 QB/QDT-QTS2-2010 《深圳市強電通科技有限公司企業標準 QTS2系列ATSE控制模塊的制造方法與檢驗標準2010版》 功能特點 ●CC級（PC級）：本產品是由一個控制器驅動兩只接觸器來實現雙電源自動轉換，根據國標GB14048.11-2008（IEC947-6-1-2005）中對ATSE的劃分，本產品屬于CC級。CC級和PC級在供電系統中的作用是一樣的，都是“能夠接通和承載短路電流，但不用于分斷短路電流”，CC級可以看作是PC級中的一個特例。 ●適用面廣：QTS1系列雙電源自動切換控制器可以驅動國內外各種品牌和規格的交流接觸器。 ●使用壽命長：接觸器普遍具有六百萬次以上的機械壽命，六十萬次以上的電氣壽命，CC級是目前具有最長機械壽命的一種ATSE產品。 ●機械結構簡單、故障率低：接觸器采用的兩個獨立的勵磁驅動機構，機械結構簡單，行程短，動作可靠，故障率低，沒有電動機、減速齒輪等復雜的機械結構，不會出現脫扣、卡阻等機械故障，有效的避免了由于機械故障而導致的ATSE不能轉換的情況發生。 ●控制功能完善可靠：模塊上電時，處于自動狀態，具有自動檢測兩路電源中任何一相電壓的功能，兩路電源中任何一相的欠壓、過壓、缺相均能檢測，并判斷為該路電源故障，執行相應的切換操作�？刂颇K內采用了單片機自動切換電路和手動控制電路相互獨立的電路結構，保證了手動投入的功能的在單片機電路功能完全失靈的情況下也能夠正常工作。 ●切換速度快，切換時間可自由確定：本產品最短切換時間為一只接觸器開始釋放，至另一只接觸器吸合完成所需的時間，大致為0.1秒左右，其他切換時間可以在訂貨時說明，任何切換時間都能滿足，電氣設計工程師可以上下級開關動作配合的需要，任意確定ATSE的切換時間。 ●自診斷、自保護功能：控制器具有完善的自診斷、自保護功能，當CPU工作異常時，能在面板的工作指示燈予以顯示；當接觸器出現不能分斷或不能吸合的故障時，控制器能檢測到這兩種故障的并能停止工作，在控制面板上予以顯示。 ●兩段、三段工作模式：在自動狀態時，在經過一段可由用戶確定的延時時間之后，兩路電源無停頓切換，為兩段工作模式；通過外接的控制開關，可以使兩路電源接觸器均釋放，并可以長時間處于兩路電源均不投入的狀態。 ●執行機構的可靠連鎖：兩只接觸器可以加裝機械連鎖附件，配合二次線路中的電氣連鎖和單片機控制軟件中的軟件連鎖，保證兩只接觸器中只能有一個動作，確保在任何情況下都不會出現兩只接觸器同時吸合的情況。 ●允許工作電壓范圍寬：ATSE中的接觸器采用一種節能電路驅動，允許的工作電壓范圍很寬，在電源電壓低至150V時依然能保證接觸器可靠吸合動作，在電源電壓高至300V時也不會發熱燒毀，接觸器長期帶電工作，線圈表面無明顯溫升，接觸器吸合后無噪音。 ●種類齊全：按功能劃分，分為：自投自復型、自投不自復型兩類。 ●操作簡單：模塊上電時自動處于自動狀態，平時不需要任何的操作即可在電源故障時自動實現兩路電源之間的轉換，在控制模塊故障時或者通過外接控制開關使兩接觸器分斷后，可以通過手動投入開關使任何一路接觸器吸合，操作非常簡單而且具有靈活性。 ●價格低：由于接觸器的價格較低，由QTS2控制模塊和兩只接觸器組成的CC級雙電源切換裝置的整體價格較低，可以為用戶節約資金。

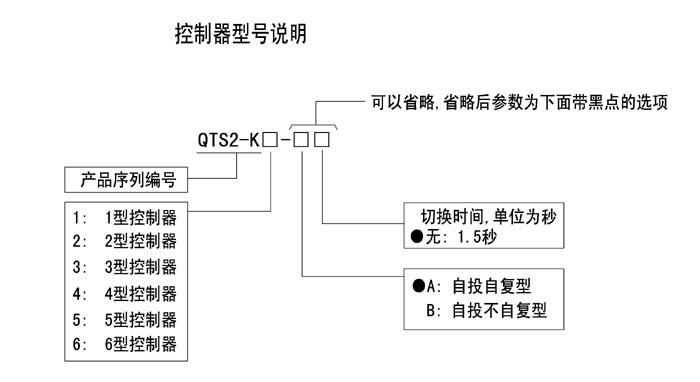

型號含義說明
技術參數 ● ATSE級別：CC級（PC級） ● 使用類別：AC33B ● 接觸器觸點額定電壓：AC380V（線電壓） ● 絕緣電壓：AC660V ● 額定頻率：50Hz～60Hz ● 接通分析能力：8le（AC33，CosΦ＝0.5） ● 欠壓動作電壓：AC176V±5%（相電壓） ● 過壓動作電壓：AC264V±5%（相電壓） ● 控制器及執行器允許工作電壓：AC220V±30%（相電壓） ● 電流參數見接觸器的相關參數 ● 常用電源切換至備用電源的切換延時時間如用戶不做指定，為1.5秒，如果用戶需要快速切換，可提供切換延時時間為0的產品，由常用電源切換到備用電源所需時間為兩接觸器動作的時間，不同的接觸器具有不同的動作時間，由常用電源切換到備用電源所需時間大致為0.1秒左右。 備用電源返回常用電源的時間為4.5秒。

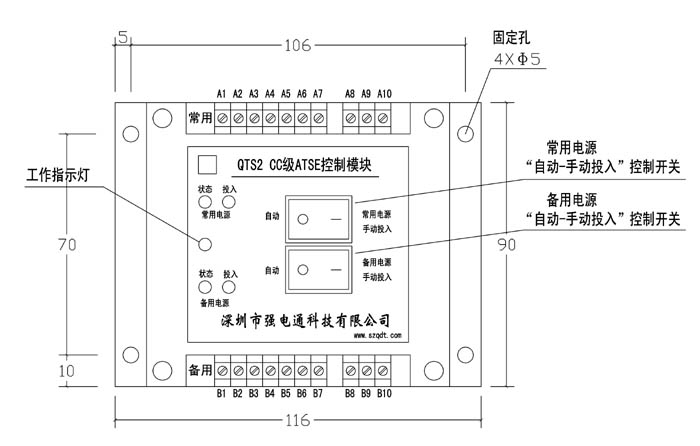

外形尺寸

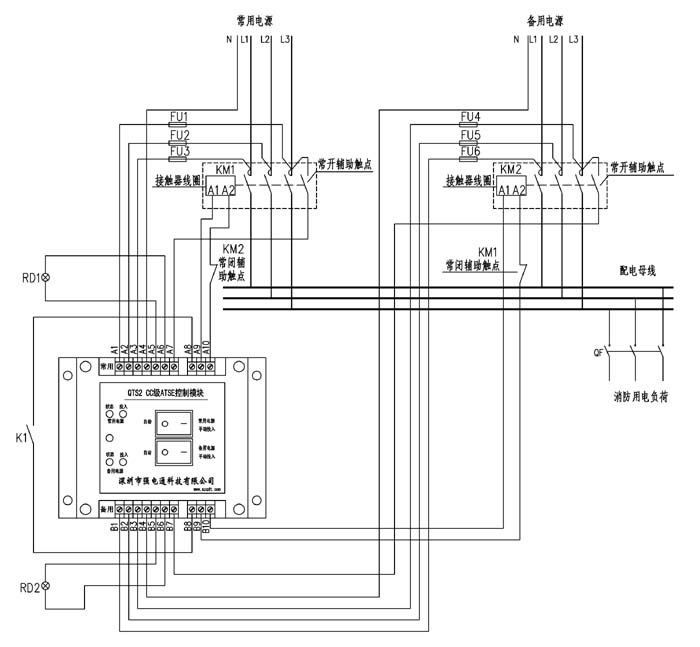

接線圖 特別提示：用戶應該嚴格按照本圖接線，如果未按本圖接線，有可能會導致模塊損壞以及電源短路，我公司不承擔因為用戶未按本圖接線所導致的模塊損壞的免費更換責任及其他責任。
端子接線說明： A1: 接常用電源相線 A2: 接常用電源相線 A3: 接常用電源相線 A4: 接常用電源零線N A5: 接外接的常用電源指示燈 RD1 A6: 接外接的常用電源指示燈 RD1 A7: 接常用電源接觸器KM1常開輔助觸點，該輔助觸點另一端接電源相線 A8: 接外接的控制開關 K1 A9: 接常用電源接觸器KM1線圈 A10: 接備用電源接觸器KM2常閉輔助觸點，該輔助觸點另一端接常用電源接觸器KM1線圈 B1: 接備用電源相線 B2: 接備用電源相線 B3: 接備用電源相線 B4: 接備用電源零線N B5: 接外接的備用電源指示燈 RD2 B6: 接外接的備用電源指示燈 RD2 B7: 接備用電源接觸器KM2常開輔助觸點，該輔助觸點另一端接電源相線 B8: 接外接的控制開關 K1 B9: 接備用電源接觸器KM2線圈 B10: 接常用電源接觸器KM1常閉輔助觸點，該輔助觸點另一端接備用電源接觸器KM2線圈 元件說明： RD1、RD2為配電箱面板上安裝的用于指示兩路電源是否投入的指示燈，規格為普通AC220V指示燈，如不需要，這兩個指示燈可以不接。 K1為為配電箱面板上安裝的控制開關，該開關應選用自鎖式的旋轉開關，不能選用點動式的按鈕開關。其功能為：當此開關閉合時，控制模塊進入手動控制狀態，兩路接觸器均釋放，該功能也可以用于遠程分斷ATSE，如不需要，此開關也可以不接，不接的話，模塊始終處于自動控制狀態。 FU1～FU6規格：100A以下的接觸器，熔體選10A 100A-400A 接觸器，熔體選16A 400A以上的接觸器，熔體選25A 使用方法 ● 指示燈的含義 常用電源“狀態”指示燈：該燈為紅綠雙色LED指示燈，當常用電源正常時，該燈為綠色，當常用電源異常時，該燈會變為紅色。該燈用于指示常用電源是否正常。 常用電源“投入”指示燈：該燈為紅色LED指示燈，當常用電源接觸器吸合后，該燈會亮，表示常用電源接觸器已經吸合。 工作指示燈：該燈為紅綠雙色LED指示燈，該燈表示控制模塊所處的狀態，當該燈綠色閃爍時，表明單片機工作正常，控制模塊處于自動控制狀態，當接觸器出現不能吸合或者不能釋放的情況時，此燈會變為紅色，此外當外接控制開關K1處于接通時，即控制模塊處于手動控制狀態時，此時燈也會變為紅色。 備用電源“狀態”指示燈：該燈為紅綠雙色LED指示燈，當備用電源正常時，該燈為綠色，當備用電源異常時，該燈會變為紅色。該燈用于指示備用電源是否正常。 備用電源“投入”指示燈：該燈為紅色LED指示燈，當備用電源接觸器吸合后，該燈會亮，表示備用電源接觸器已經吸合。 模塊剛上電的時候，兩個狀態指示燈及工作指示燈均為紅色顯示，此為正常的現象，表明此時單片機正處于自檢和初始化狀態，約三秒后，自檢完成，指示燈變為綠色。 ●操作說明 模塊上電后，模塊自動處于自動控制狀態，不需要任何操作，模塊控制兩個接觸器自動完成兩路電源之間的轉換。 注意：模塊面板上的兩路電源“自動-手動投入”開關的作用僅僅是在應急狀態下提供一種處理手段，平時ATSE正常運行時不應使用，平時兩開關均應處于自動狀態（圓圈一端按下）。如果將此開關打到手動投入的狀態，該路電源上的接觸器會被強制鎖定在一直保持吸合狀態，兩路電源自動轉換的功能將不能完成，工作指示燈也會變為紅色，這兩個開關僅僅在模塊內自動切換的電路故障，或通過外接控制開關K1閉合，使兩個接觸器均釋放的情況下，為了保證供電，才可手動投入接觸器，此外，如需手動投入接觸器時，兩個“自動-手動投入”開關中也只能把其中的一個按到手動投入狀態，不應兩個都按到手動投入狀態，由于電氣連鎖的作用，這時不會出現兩個接觸器同時吸合的情況發生，但也應避免把兩個開關都按到手動投入狀態。 設計選型方法 ●電氣設計工程師在圖中要注明執行器（交流接觸器）的規格，以便成套廠配套，交流接觸器規格的確定原則： 1．根據雙電源切換開關下端負荷的計算電流，確定交流接觸器的額定電流，交流接觸器的額定電流應有一定的電流余量，應該使交流接觸器的額定電流比線路的計算電流大1.3倍以上。 2．根據配電系統的形式和電源切換的類型，確定交流接觸器是三極還是四級，如不會，可以見我站“常見問題解答”下的解釋。 3．交流接觸器的線圈電壓選：380V 4．QTS2-K控制器可以驅動目前國內外廠家的各種交流接觸器，電氣設計師可以根據自己的喜好，任意確定交流接觸器的廠家、型號和規格。 ●控制器型號的含義見上面“型號含義”中的解釋，在圖中可以簡單按上圖的表示方法進行表示即可，1型～6型控制器與交流接觸器的大小有關，電氣設計師不必了解其中的對應關系，由成套廠向我公司咨詢解決，但電氣設計師要確定控制器的類型（A、B）和切換延時時間，如不會確定切換延時時間，可以見我站“常見問題解答”下的解釋，控制器默認的切換延時（1.5秒）可以適合絕大多數雙電源切換的場合，一般情況下不需要調整。 常見問題解答 1． CC級ATSE易發生觸頭熔焊的故障嗎？ 答：接觸器觸頭熔焊的主要原因是電流的熱效應，當接觸器的觸頭通過的電流大、時間長時有可能因為觸頭金屬發熱熔化，導致觸頭熔焊，接觸器的用途是控制電動機的頻繁啟停，在電動機的啟動過程中，有6-7倍額定電流的啟動電流，啟動時間從幾秒到二十幾秒，符合國家標準經檢驗合格的接觸器是完全能夠勝任電動機啟動過程中的啟動電流沖擊而不會發生觸頭熔焊的，而在建筑中用于雙電源切換的ATSE，其下端的負載多數為應急照明燈、UPS等等，這類負荷不僅通電時的沖擊電流要比電動機的啟動電流小很多，而且沖擊電流的時間也非常短暫，符合國家標準合格的接觸器能夠勝任電動機啟動電流的沖擊而不會發生觸頭熔焊，在沖擊電流較小的雙電源轉換時更是不會發生觸頭熔焊的。 2． CC級受短路電流沖擊觸頭熔焊后不能轉換怎么辦？ 答：ATSE下端負載發生短路，應該首先斷電后排除短路故障，如果在短路故障沒有排除的情況下，ATSE發生轉換，會造成另一路電源再次短路，另一路電源上的保護電器會再次動作切斷電源，負荷會失去兩路電源不能正常工作。另外，如果短路故障沒有排除，即使ATSE轉換了，即使供電系統的容量足夠承受短路電流，因為短路點的電壓為零，正常的用電負荷因為得不到正常的電壓，所以還是不能正常工作，這不僅是針對CC級，對任何ATSE都是一樣，ATSE在下端發生短路時，在短路故障沒有排除的情況下，用電負荷的供電都肯定是要中斷的，ATSE轉不轉換是沒有意義的。說CC級受短路電流沖擊觸頭熔焊后不能轉換就影響了供電的可靠性，這種說法是違背客觀規律和事實的。 3． CC級能作到機械連鎖嗎？ 答：可以，目前的接觸器大多數都可以加裝機械連鎖附件，兩只并列安裝的接觸器在加裝機械連鎖附件后，一只接觸器吸合后，靠機械連鎖附件的卡阻作用，另一只接觸器即使線圈中通入了操作電源也不會吸合，確保了不會發生兩只接觸器同時吸合的情況。 4． 該ATSE產品中是否有四極產品？ 答：有，設計師可以選用四極接觸器配合QTS2控制器即可。 5． 控制器和接觸器的對應關系是什么？ 答：因為接觸器的種類很多，不可能列出所有的控制器和接觸器的對應關系，設計師不必考慮控制器和接觸器的對應關系，簡單的以“QTS2-K”表示控制器型號即可，成套柜廠在訂貨時向我公司具體咨詢。 6． 控制器的切換延時是否可調？ 答：控制器在制造完成之后，其切換延時時間是固化在單片機控制程序之中的，是不可調整的，如需特殊切換延時時間，請在訂貨時說明，任何切換時間都可以滿足。這種切換延時時間固化的方式，可以提高控制器的可靠性，防止用戶亂調切換延時時間，打亂上下級開關動作的配合關系。
|
|
