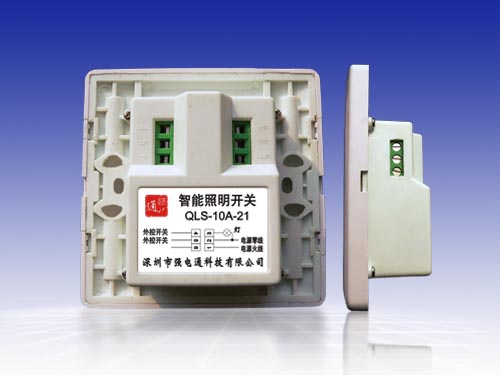

(QLS智能照明開關后視圖及側視圖)

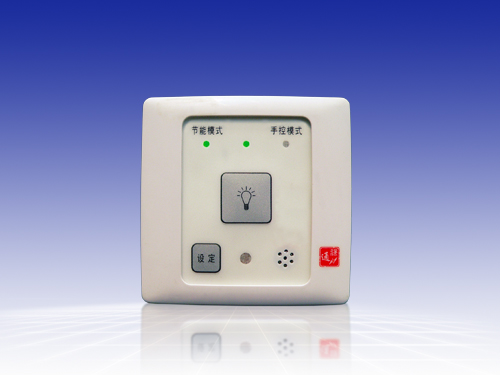

一. 產品介紹
長久以來，建筑中一直大量使用普通的翹板開關來控制照明燈，這種開關完全靠人的手動去控制，由于人的精力有限，不可能做到隨時關燈人走燈熄，所以在目前的建筑中大量存在著長明燈現象，不僅浪費了大量的電能，而且使燈的使用壽命縮短，增大了物業維護的支出。深圳市強電通科技有限公司采用最新的單片機控制技術研制開發了一種新型的QLS系列智能照明開關，開關內由一片8位MCU作為控制核心，不僅具有手動翹板開關的全部功能，而且還有一種節能工作模式，在節能工作模式下，具有聲、光、手動等多種觸發點亮照明燈的條件，燈亮后延時熄滅，可以避免長明燈的發生。同時為了避免用戶將開關設置在手動狀態開燈后長期不關又形成長明燈現象的發生，開關還具有一種手動模式下延時一段時候后自動返回節能狀態的功能，開關所具有的這些照明控制的功能，可以有效解決建筑中有人開燈而無人關燈，長明燈浪費電能的現象的發生。開關在具有節能方面功能的同時，還具有兩種方式的應急照明強制點亮功能，在實現建筑照明節能的同時，還解決了目前建筑消防領域的應急照明燈強制點亮這一難點問題，是一項具有里程碑意義的建筑電氣新產品。QLS系列智能照明開關由深圳市強電通科技有限公司自主研發，并擁有全部自主知識產權，該開關所具有的全部功能已通過國家質檢部門的檢驗，檢驗結果全部合格。
國務院頒布的《民用建筑節能條例》已于2008年10月1日起開始實施了，在其中的第十九條明確說明：“建筑的公共走廊、樓梯等部位，應當安裝、使用節能燈具和電氣控制裝置。”這里所說的“電氣控制裝置”，就是指能夠自動熄滅照明燈的節能控制裝置，QLS智能照明開關的出現，填補了照明節能控制裝置這一領域的空白，為用戶進行建筑照明的節能改造提供了一種有效的方法和手段，可以為國家節約了大量的照明電能，值得推廣和使用。
本產品已申請國家專利，受國家法律保護，仿造必究。
●適用范圍
QLS智能照明開關，廣泛的應用在各種建筑中的樓梯、公共走廊、電梯前室等公共部分的照明燈控制，也可以應用在住宅和辦公場所的房間內照明燈控制。
QLS智能照明開關所能控制的照明光源類型可以是：白熾燈（電阻性負載）、節能燈和由電子鎮流器驅動的熒光燈及LED光源（電子類負載）、由電感鎮流器驅動的熒光燈（電感類負載）等等各種類型的照明光源。
●符合標準
GB/T17626.6-1998《電磁兼容 試驗和測量技術 射頻場感應的傳導騷擾抗擾度》
QB/QDT-QLS-2008《深圳市強電通科技有限公司企業標準 QLS智能照明開關的制造方法和檢驗標準2008版》
二．功能特點
本開關具有節能模式和手控模式兩種工作模式，通過左下角的設定鍵來切換者兩種模式。在開關正常工作時，開關可以以兩種方式接收由消防控制室發出的應急照明強制點亮信號，使開關控制的應急照明燈在發生火災時強制點亮。本開關還具有通過密碼進入到參數設定區設定修改各種參數的功能。
●手控模式
此狀態時開關和一只普通翹板開關的功能一樣，按一下開關鍵，燈亮，再按一下開關鍵，燈滅。為了防止用戶將開關設置在手控模式開燈后長期不關，又形成長明燈浪費電能的現象發生，本開關設計了一種由手控模式延時一段時間后自動返回節能模式的功能，延時時間最短10分種，最長10個小時，開關上電時，初始的手控模式返回節能模式的延時時間為10分鐘，延時時間可以在參數設定區修改，該功能也可以在參數設定區取消，取消后，手控模式下和一只普通翹板開關的功能一樣，可以使燈長期處于點亮的狀態。
●節能模式
此狀態時開關所控制的燈經常處于不亮的狀態，只有當滿足一定的觸發條件時，燈才會亮，延時一段時間后，燈自動熄滅，避免了建筑中的長明燈現象，可以節約大量照明電能。延時的時間最短5秒種，最長20分種，開關上電時，初始的節能模式亮燈延時時間為15秒，此時間可以在參數設定區修改，節能模式下有四種觸發燈亮的條件：
1.光控
開關面板上設有感光元件，能夠感受開關周圍自然光的亮度，當白天開關周圍的亮度足夠高時，以下的三種觸發方式均不會使燈點亮，燈一直熄滅狀態，只有到了晚上，開關周圍亮度低于30勒克斯的值時，開關同時檢測到其他三種觸發條件中的任一條滿足時，燈才會亮。
2.聲控
如果開關旁有較大的聲音，如大聲說話或擊掌，燈會點亮。
3.外接開關控制
開關可以外接一個常閉開關觸點，當此觸點打開時，燈亮，當觸點恢復閉合后，延時一段時間后燈滅。此功能最有用的一個例子是：用本開關控制電梯前室的燈或房門外走廊里的燈，外接開關接一個門磁開關，門磁開關安裝在電梯門或房門上，可以實現門開燈亮，延時熄滅的照明控制效果。
4.手動觸發
在節能模式下，按下開關鍵，燈會被點亮，而后延時自動熄滅。
●通過密碼修改設定參數的功能：
物業管理人員可以憑6位的二進制密碼，進人參數設定區，在參數設定區可以修改設定各種參數。如果輸入密碼錯誤，開關會進入一定時間的鎖定狀態，禁止再次輸入密碼，防止非物業管理人員采用多次試探的方法****密碼。
為了便于物業管理，通過密碼修改設定參數的方法只向購買本產品單位的物業管理人員傳授，這里從略。
●應急照明的強制點亮功能
本開關具有兩種方式的應急照明強制點亮功能:
1.本開關具有一個強制點亮接線端，當此接線端上通入AC220V電源時，燈會強制點亮，和傳統的強制點亮方式一樣，可以由應急照明箱內控制模塊和接觸器輸出的強制點亮線控制，在火災時使開關控制的應急照明燈強制點亮。
2.本開關還具有一種通過電力線載波通訊的來實現應急照明強制點亮的功能，這是本公司首家獨創的一種最新技術，其基本組成是：在全樓內設一個或幾個強制點亮的發射裝置，發射裝置的輸入端和火災自動報警系統的控制模塊相連，輸出端和應急照明母線相連，裝在全樓各處的QLS智能照明開關具有接收電力線上發射裝置所發射的載波信號的能力，發射裝置和開關之間利用已有的電力線來傳輸信號，不需要額外連接任何控制線。當發生火災時，消防控制室通過火災自動報警系統發出指令使在發射裝置上的控制模塊動作，發射裝置受到控制模塊的指令后，向電力線上藕合發射高頻載波信號，高頻載波信號在電力線上傳輸，開關接收到這個高頻載波信號后，使燈強制點亮。這種新型的應急照明強制點亮方式的和傳統的應急照明強制點亮方式相比，不僅簡化了照明線路，而且在應急照明箱內也不再需要加裝控制模塊和接觸器，減小了應急照明箱的體積，降低了應急照明箱的價格，所以這種新型電力線載波通訊強制點亮的方式具有綜合造價低、線路簡單，施工簡單方便的特點。
●定時自動點亮的功能
一座建筑中的公共部分的照明燈需要有人去開啟，對于有自然采光的場所，一般是等天黑后開燈，白天關燈，對于辦公建筑的全暗走廊一般是上班時開燈下班后關燈，如果不能及時關燈，就會造成電能的浪費，QLS智能照明開關新增的定時功能，能夠很好的解決開燈和關燈的問題，一次啟動后，再無需人工手動開燈、關燈，使燈按照設定好的工作程序，定時自動開燈和關燈，不僅可以提高建筑燈光控制的智能化水平，還可以節約大量電能。
其基本功能為：以一天為一個基本的循環周期進行控制，稱為定時模式1，第一次啟動時，需要手動輸入密碼后啟動，啟動后，開關處于手控模式，同時燈自動點亮，經過若干小時后，開關自動轉入節能模式，同時燈熄滅，第二天到達第一天開燈的時刻后，燈會再次自動進入手控模式并自動點亮，重復第一天的過程，以后每天均是這樣的過程進行循環和重復。
定時模式1的控制方式，對于照明控制不需要區分星期幾的建筑比如住宅樓、商業建筑等是合適的，但對于政府辦公樓、寫字樓這樣辦公用途的建筑不太合適，因為周六、周日是休息日，樓內走動的人很少，讓燈全亮起來不合適，為此，程序中在定時模式1的基礎上附加了一個7天周期循環，稱為定時模式2，在此模式下，第一次啟動時，要在星期一需要開燈時刻手動啟動，亮若干小時后燈滅，進入節能模式，之后的五天都是如此，和定時模式1控制方式相同，區別在于第六天和第七天（即周六和周日），這兩天開關控制燈不再自動點亮，全天處于節能模式，第八天又開始一個新的循環，重復自動點亮五天最后兩天全天處于節能模式的過程，這樣就可以實現周一到周五辦公樓中照明燈在上班時間內自動點亮，下班后燈滅自動轉入節能模式，周六和周日全天燈處于節能模式這樣的燈光自動控制方式。
開關的定時功能，是在原有功能上附加的一種自動控制的功能，對于原有的功能沒有影響，比如開關處于自動點亮的狀態時，可以手動將燈熄滅，也可以將燈調到節能模式，在開關處于節能模式時，也可以將其調到手動模式，將燈打開，但不管如何操作，到了自動轉換的時刻后，開關均能自動強制轉換到程序中預定的狀態。

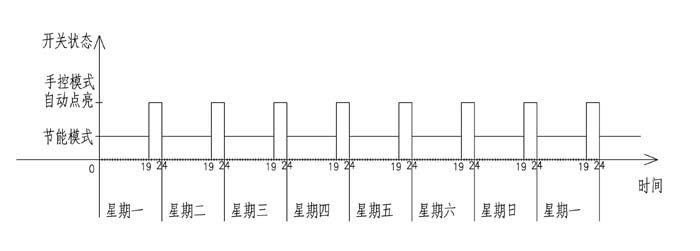

每天開關自動點亮的時間，是可以在設定狀態時調整的，調整范圍為以1小時為單位，1-23小時內任意設定，在開關初始上電時，開關默認為定時模式1的定時控制方式，如果用戶需要采用定時模式2，可以進入開關的設定狀態后，可以調整為定時模式2。同理，也可以將開關由定時模式2調為定時模式1。如果有的用戶認為不需要定時功能，在開關的設定狀態時也可以將定時功能取消，取消之后，開關和原來的v1.0版的開關的功能完全相同。

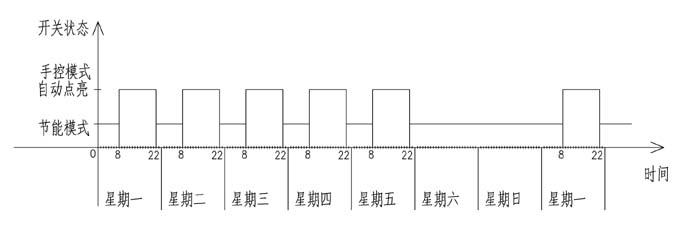

舉例如下：1.某寫字樓走廊燈希望早上8點自動點亮，晚上10點后熄滅進入聲控狀態，周六周日全天處于節能狀態，
設置參數:定時功能啟用，定時模式2，定時點亮?xí)r間14小時。
操作：在星期一早上8點按操作密碼啟動后，開關即按照預期的程序工作。
2．某住宅樓內走廊的照明燈，有自然采光，希望晚上7點燈亮，晚上12點熄滅進入節能模式，不區分周六和周日。
設置參數:定時功能啟用，定時模式1，定時點亮?xí)r間5小時。
操作：在任意一天晚上7點按操作密碼啟動后，開關即按照預期的程序工作。
三、技術參數與選型
●體積：
86mmX86mmX33mm
●重量：
90克
●安裝條件：
本開關為室內使用的開關，不能室外安裝使用。
開關尺寸和通用的86安裝底盒兼容，可以安裝在嵌入式86暗裝底盒或明裝式86底盒上。
●電氣參數：
額定工作電壓：AC220V
允許工作電壓：AC175V～AC250V
頻率：50Hz～60Hz
工作電流：6A、10A
光控觸發閥值：30Lux±10%
負載類型：1.電阻類性質的光源，如白熾燈
2．電子類性質的光源，如節能燈、LED燈
3．電感類性質的光源，如使用電感式鎮流器的熒光燈

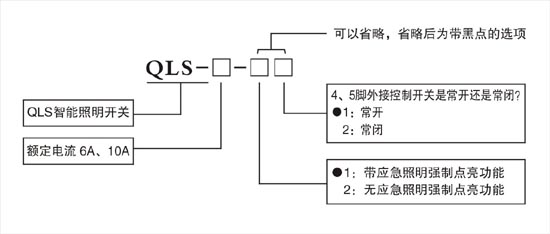

● 型號說明：
型號中的最后兩位可以省略，省略后為帶黑點的選項，注意如果省略的話必須是兩位同時省略，而不能只省略一位。
型號第三部分說明：如果選型的開關是用于控制應急照明燈，則第三部分應為1，如果選型的開關是用于控制普通照明燈，則第三部分應為2。
型號第四部分說明：用于描述開關第4、5腳外接的開關類型，如果是選擇1，則表示外接的是常開觸點，當外接開關處于斷開狀態時，節能模式下燈不亮，當外接開關處于接通狀態時，節能模式下觸發燈亮，開關恢復斷開狀態后，開關開始延時計時，延時時間到后燈滅。如果是選擇2，則表示外接的是常閉觸點，當外接開關處于接通狀態時，節能模式下燈不亮，當外接開關處于斷開狀態時，節能模式下觸發燈亮，開關恢復接通狀態后，開關開始延時計時，延時時間到后燈滅。如果是選擇為2，而4、5腳又不外接開關時，應該用一小段導線將4、5腳連接起來，否則在節能模式下，開關將一直處于燈亮的狀態。
四、接線圖
1：電源火線L
2：電源零線N
3：燈控制線L
4：外接控制開關
5：外接控制開關
6：強制點亮接線端（傳統方式的應急照明強制點亮）
其中1、2、3是開關正常工作必須要接的線，4、5、6是可接可不接的線，不接線也不會影響開關的基本功能。
五、注意事項
●本開關和普通開關使用方法相同，按圖接線即可，需要注意的是：在由燈頭引下至普通翹板開關的線路中沒有零線，去開關一根火線，返回到燈頭上一根火線（控制線），而在QLS智能開關接線中，除了這兩根線之外，還要多一根零線N，所以，如果是用本開關去更換現有的翹板開關進行照明節能改造，要從燈的接線盒里接出一根零線，引下至開關所在的接線盒里，接到QLS開關上的零線接線端上。
如果是新設計的建筑，電氣設計工程師應該在圖紙中說明，去開關的線路中應該有零線，在標注導線根數時，應該把零線也考慮進去。
●QLS內部由繼電器觸點控制通斷，所以可以驅動電子節能燈、電子鎮流器及電感鎮流器的熒光燈、白熾燈等各種光源，開關的觸點容量為6A或10A，電氣設計工程師要注意：一只開關可以控制多個燈，但一只開關所控制的所有燈的電流之和不要大于6A或10A。
六、常見問題解答
1．第4、5腳外接開關的功能如何使用？
答：在節能模式下，通過第4、5腳外接的開關來觸發燈亮的功能，其主要的目的是通過外接的開關觸點來控制燈亮，而后延時熄滅，實現照明節能控制的目的，其最典型的一種用法是：用本開關來控制電梯前室或走廊里的照明燈，開關的第4、5腳外接一只門磁開關，門磁開關安裝在電梯門上或房間門上，可以實現門開燈亮延時熄滅的照明控制效果。門磁開關是一種由磁鐵和干簧管兩部分組成的傳感器開關，主要用于安防系統中用于檢測門是否打開，其安裝方法是：聯接有導線的干簧管部分安裝在門框上，磁鐵部分安裝在門上。門磁開關的工作原理是：當門是關閉狀態時，門上的磁鐵部分靠近門框上的干簧管部分，干簧管在磁鐵磁場的作用下導通，門磁開關輸出一個接通的觸點信號，使系統得知門是關閉的，當門打開時，門上的磁鐵部分離開了門框上的干簧管部分，干簧管失去磁鐵磁場的作用后會斷開，門磁開關輸出一個斷開的觸點信號，使系統得知門是打開的，從而可以實現通過門磁開關來檢測門的狀態的功能。
當控制電梯前室燈或門外走廊燈的QLS智能照明開關的第4、5腳和一個裝在電梯門或房間門上的門磁開關連接好以后，當門處于關閉狀態時，門磁開關輸出一個接通的觸點信號給QLS智能照明開關，開關判斷門未開，使燈處于熄滅狀態，當門處于打開狀態時，門磁開關輸出一個斷開的觸點信號給QLS智能照明開關，開關判斷門開，使燈點亮，待門關閉復位后，進入延時計時，延時時間到后燈滅。
見型號說明中的敘述，QLS智能照明開關第4、5腳外接開關可以是常開、常閉兩種類型的觸點信號，如果用戶要將一只門磁開關接入第4、5腳，實現門開燈亮的效果，由上面分析過程可以得知，門在關閉狀態時，門磁開關是輸出的一個常閉的觸點信號，所以開關選型時，其型號中第四部分應選擇2，如果選擇了此類開關，而實際使用中第4、5腳卻又不接線，開關就會誤認為門是一直打開的，節能模式下就會一直使燈點亮，節能模式下會失去功能，所以，如果用戶選擇了型號第四部分為2的QLS智能照明開關，而實際使用中又未接門磁開關，應該用一小段導線將第4、5腳短接起來，最好的辦法是：如果用戶用不到第4、5腳外接開關的功能，就直接選擇第四部分為1的QLS智能照明開關，就不用用導線短接4、5腳了。
門磁開關可以采用安防系統中通用的門磁開關，具體詳情請咨詢安防產品廠家。
2．兩種應急照明方式是否可以同時都使用？
答：不行，兩種應急照明方式只能采用一種，如果是采用傳統方式的應急照明強制點亮方式，就不再使用電力線載波通訊的強制點亮方式了，如果是采用了電力線載波通訊的強制點亮方式，就不能再同時使用傳統方式的應急照明強制點亮方式，即開關的第6腳不能再接線了。
3．QLS智能照明開關對于普通照明燈（非應急照明燈）能否使用？
答：可以，如果是用QLS智能照明開關控制普通照明燈，型號選型時注意型號的第3部分選2就可以了，強制點亮信號對這樣的開關不起作用，如采用電力線載波通訊的方式強制點亮，當發射裝置向電力線上藕合發射高頻載波信號時，型號第三部分為1的開關會使燈亮起來，而型號第三部分為2的開關所控制的燈不會亮，這樣就可以使應急照明燈在火災時亮起來，而普通照明燈則不亮。
4．電力線載波通訊強制點亮中的發射裝置是如何使用的？
答：該發射裝置型號為QLS-S，具體使用方法見其使用說明，該裝置有一個輸入端和一個輸出端，輸入端接入一個無源的干觸點，可以是消防控制模塊的輸出（要采用無源輸出的方式），或者是一個手動開關，發射裝置輸出端接到應急照明母線上。當需要強制點亮應急照明燈時，消防控制室發出指令使消防控制模塊動作，或者值班室的人員手動按下開關，發射裝置輸出端向應急照明母線上藕合發射高頻載波信號，應急照明系統中的QLS智能照明開關接收到這個高頻載波信號后，就會使應急照明燈強制點亮。
設計師上圖方法下載 :  QLS智能照明開關在設計中的使用方法2.doc

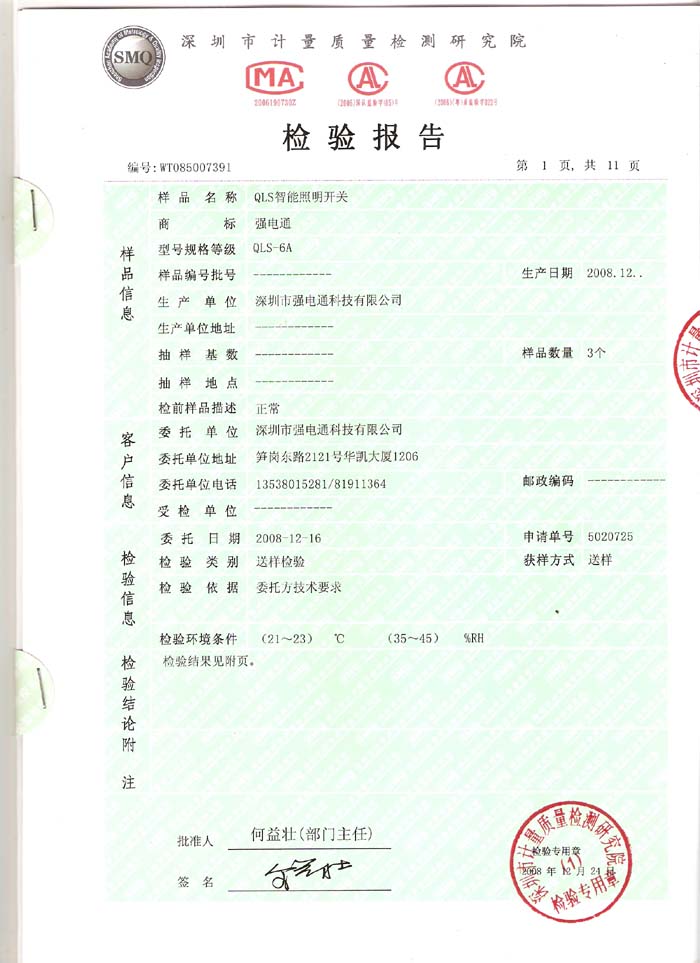

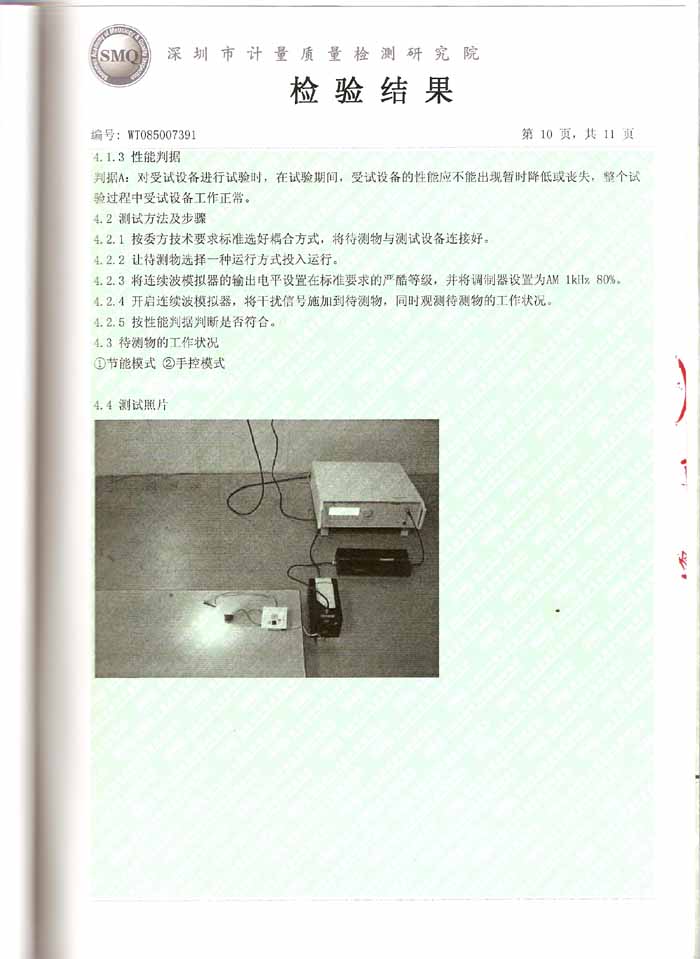

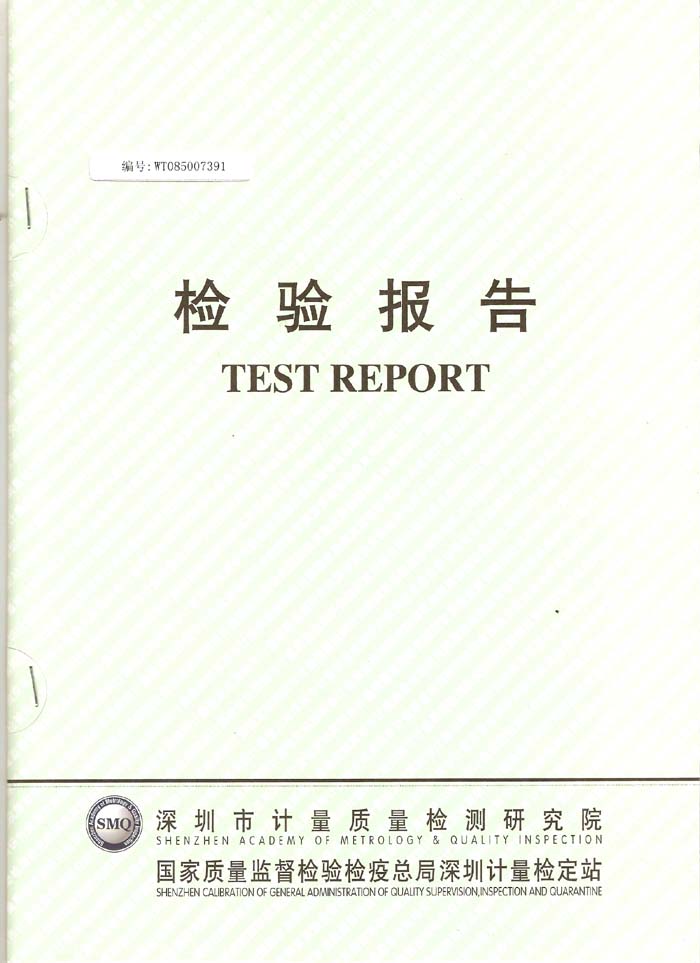

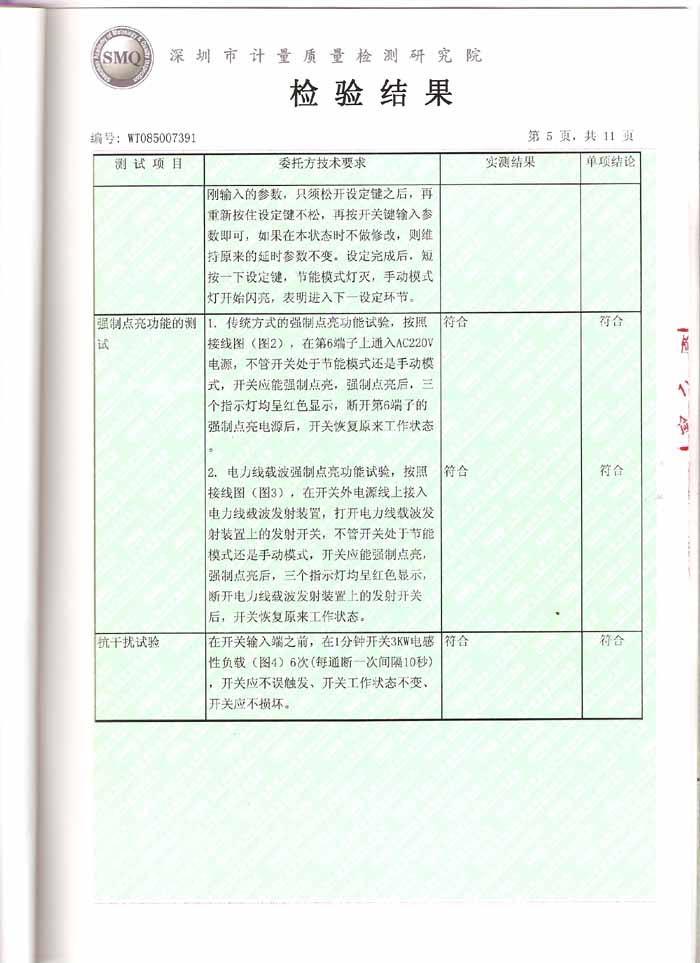

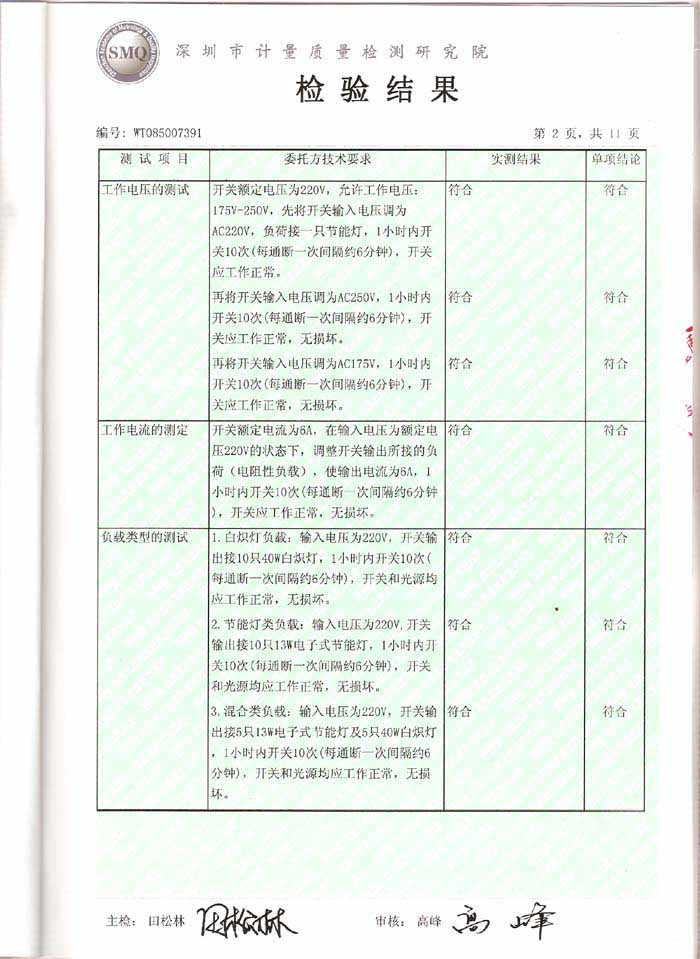

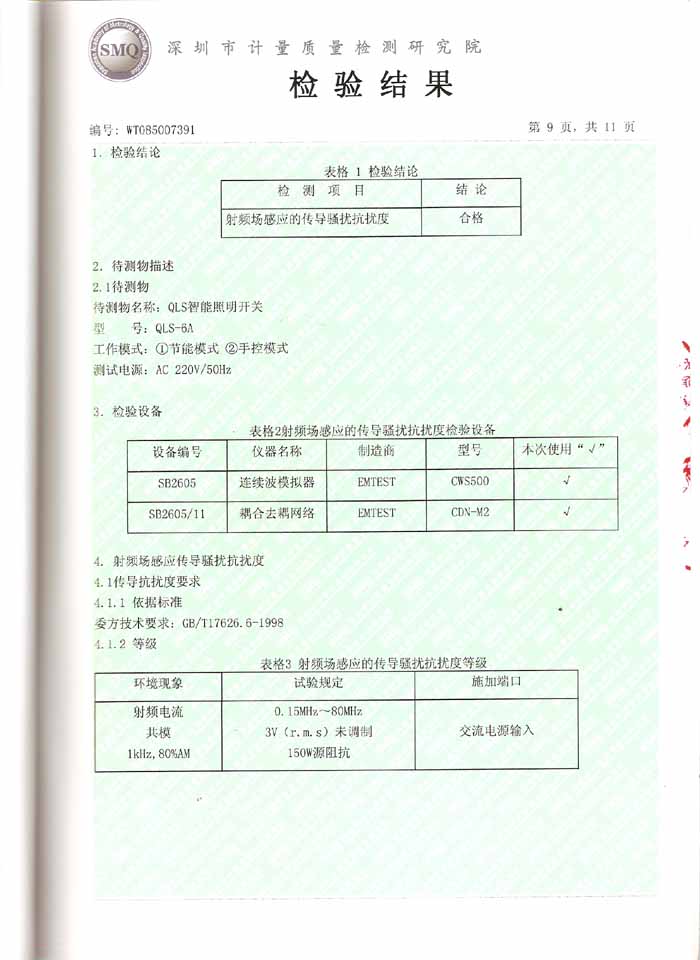

七.檢驗報告
因為檢驗報告中涉及密碼設定的方法，為了便于物業管理，這里不便公開檢驗報告全部內容，如需要查閱檢驗報告全文，請與我公司電話聯系。
國家法規中關于建筑照明節能控制的有關規定：
一． 《民用建筑節能條例》
國務院頒布的《民用建筑節能條例》已于2008年10月1日起開始實施了，其中的第十九條：“建筑的公共走廊、樓梯等部位，應當安裝、使用節能燈具和電氣控制裝置。”
二． 《民用建筑電氣設計規范JGJ 16-2008》
新版《民用建筑電氣設計規范JGJ 16-2008》第10.6章中第10. 6．14條： 應采用定時開關、調光開關、光電自動控制器等節電開關和照明智能控制系統等管理措施。
三． 《住宅建筑設計規范GB50368-2005》
第10.1.4條:住宅公共部位的照明應采用高效光源、高效燈具和節能控制措施。
條文說明：10．1．4 在住宅建筑能耗中，照明能耗也占有較大的比例，因此要注重照明節能。考慮到住宅建筑的特殊性，套內空間的照明受居住者的控制，不易干預，因此不對套內空間的照明做出規定。住宅公共場所和部位的照明主要受設計和物業管理的控制，因此本條明確要求采用高效光源和燈具并采取節能控制措施。
住宅建筑的公共場所和部位有許多是有天然采光的，例如大部分住宅的樓梯間都有外窗。在天然采光的區域為照明系統配置定時或光電控制設備，可以合理控制照明系統的開關，在保證使用的前提下同時達到節能的目的。
四． 《照明設計標準GB 50034-2004》：
7.4.1 公共建筑和工業建筑的走廊、樓梯間、門廳等公共場所的照明，宜采用集中控制，并
按建筑使用條件和天然采光狀況采取分區、分組控制措施。
條文說明：7.4.1 在白天自然光較強，或在深夜人員很少時，可以方便地用手動或自動方式關閉一部分或大部分照明，有利于節電。分組控制的目的，是為了將天然采光充足或不充足的場所分別開關。
7.4.4 居住建筑有天然采光的樓梯間、走道的照明，除應急照明外，宜采用節能自熄開關。
條文說明：7.4.4 這類場所在夜間走過的人員不多，深夜更少，但又需要有燈光，采用聲光控制等類似的開關方式，有利于節電。本條和國標《住宅設計規范》GB 50096-1999的規定一致。
7.4.7 有條件的場所，宜采用下列控制方式：
1 天然采光良好的場所，按該場所照度自動開關燈或調光；
2 個人使用的辦公室，采用人體感應或動靜感應等方式自動開關燈；
3 旅館的門廳、電梯大堂和客房層走廊等場所，采用夜間定時降低照度的自動調光裝置；
4 大中型建筑，按具體條件采用集中或集散的、多功能或單一功能的自動控制系統。
條文說明：7.4.7 對于一些高檔次建筑和智能建筑或其中某些場所，有條件時，可采用調光、調壓或其他自控措施，以節約電能。
五．《深圳市建筑工程設計、審圖及報建常見疑難問題解析匯編》深圳市勘察設計協會編
問題6.3.5電氣節能審查中，照明控制方式是否強調？
解析：電氣節能審查中，要對照明控制方式加以判定。（1）住宅建筑參照《住宅設計規范》GB50368-2005第10.1.4條規定：“住宅公共部位的照明應采用高效光源、高效燈具和節能控制措施。”其公共部分照明應有節能控制措施。非住宅建筑室內照明控制方式，應參照《公共建筑節能設計標準廣東省實施細則》DBJ15-51-2007第7.5.2條，對于節能控制措施進行審查并作出判定。
